Zerlegung des neuen 140-W-GaN-Schnellladegeräts von Apple

Apples neues 140-W-Schnellladegerät wird mit einem brandneuen Modell A3607 geliefert. Als brandneues Ladezubehör, das von Apple für Geräte der nächsten Generation entwickelt wurde, hat die Bekanntgabe des A3607 in der Branche breite Aufmerksamkeit für die Ladelösungen der kommenden Geräte von Apple geweckt.

Da Aussehen, Größe und Parameter im Wesentlichen denen des Vorgängermodells entsprechen, wurde die interne Architektur angepasst? Wurden Kernkomponenten aktualisiert? Mit diesen Fragen führte ChargerLAB umgehend eine detaillierte Zerlegung des neuen Apple 140-W-Schnellladegeräts A3607 durch und wird nun seine wahre interne Struktur enthüllen.

Aussehen des Apple 140W Schnellladegeräts

Die Verpackung weist ein klassisches, minimalistisches Design auf, auf der Vorderseite sind das Apple-Logo, der Produktname und das Erscheinungsbild aufgedruckt.

An der Seite ist ein Produktparameteraufkleber angebracht.

Eine Nahaufnahme der Parameter auf dem Aufkleber wird später im Abschnitt zur physischen Produktanzeige vorgestellt.

Das Ladegerät ist mit USB-C-Geräten kompatibel und wird offiziell für die Verwendung mit dem 16-Zoll MacBook Pro empfohlen, das mit einem MagSafe 3-Anschluss ausgestattet ist.

Das Netzteil wird im Inland hergestellt, mit einem Produktionsdatum von 2026 und dem Modell A3607.

Im Lieferumfang sind das Ladegerät und eine Bedienungsanleitung enthalten.

Das Ladegerät ist in Schutzpapier eingewickelt, um Kratzer im Auslieferungszustand zu vermeiden.

Das Erscheinungsbild des neuen 140-W-Schnellladegeräts von Apple ist identisch mit dem Vorgängermodell, mit hochglänzender Oberfläche und abgerundeten Eckübergängen.

Das Apple-Logo befindet sich mittig auf der Vorder- und Rückseite des Gehäuses.

Parameterinformationen des Ladegeräts sind auf einer Seite des Gehäuses aufgedruckt.

Nahaufnahme der Produktparameter

Eingang: 100–240 V~ 50/60 Hz 2 A

(USB PD) Ausgang: 5,2 V 3 A, 9 V 3 A, 15 V 5 A, 20,5 V 5 A, 28 V 5 A

Das Ladegerät hat die CCC- und KC-Zertifizierungen bestanden.

Produktname, Modell und Vorsichtsmaßnahmen sind auf der anderen Seite des Gehäuses aufgedruckt.

Das Modell des neuen 140-W-Schnellladegeräts von Apple ist A3607.

Das Ladegerät ist mit faltbaren chinesischen Standardstiften ausgestattet, mit Doppelflügel-Design auf beiden Seiten.

Die Stifte haben ein klassisches unabhängiges Moduldesign und sind abnehmbar und austauschbar.

Nahaufnahme des T-förmigen Befestigungssockels, der auch als Erdungskabel dienen kann.

Das Modulgehäuse ist mit einer Nennleistung von 250 V~ 2,5 A und Jabil Inc. gekennzeichnet, was darauf hinweist, dass das Pin-Modul von Jabil geliefert wird. Insbesondere ist im Modulsteckplatz ein Metallclip zur zusätzlichen Fixierung angebracht, um sicherzustellen, dass sich das Modul nach längerem Gebrauch nicht so leicht löst.

Außerdem unterscheidet sich das Pin-Design von der alten Version.

Das Ausgangsende ist mit einem einzelnen USB-C-Anschluss mit weißem Kunststoffkern ausgestattet.

Das Gehäuse der USB-C-Anschlussbuchse ist ebenfalls eigenständig gestaltet.

Die gemessene Gehäuselänge des neuen 140-W-Schnellladegeräts von Apple beträgt 95,68 mm.

Die Breite beträgt 74,35 mm.

Die Dicke beträgt 28,51 mm.

Neben Apples altem 140-W-Galliumnitrid-Schnellladegerät A2452 sind das neue und das alte Netzteil im wesentlichen in Aussehen und Abmessungen völlig identisch.

Intuitive Größenwahrnehmung des Ladegeräts in der Hand.

Darüber hinaus wiegt das Produkt ca. 285 g.

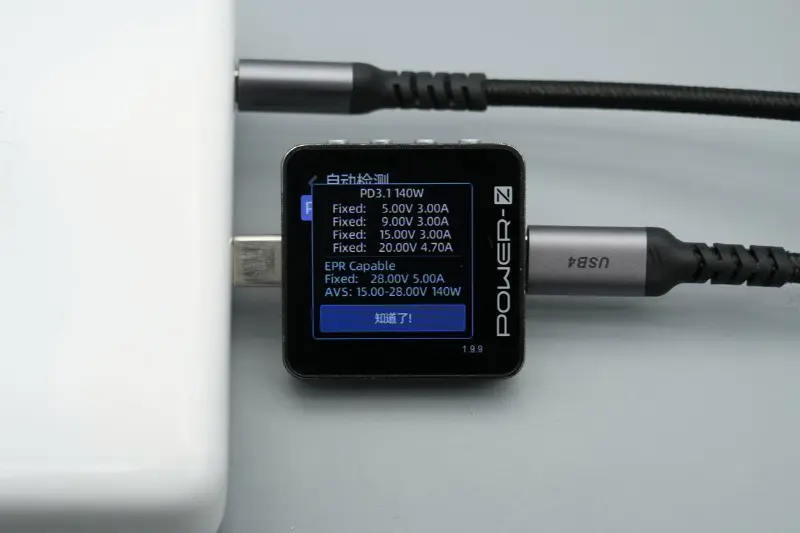

Getestet mit ChargerLAB POWER-Z KM003C zur Erkennung des USB-C-Port-Ausgabeprotokolls, unterstützt es die Ladeprotokolle PD3.1 und DCP.

Das PDO-Paket zeigt, dass der USB-C-Anschluss auch über fünf feste Spannungsvorgänge verfügt: 5 V 3 A, 9 V 3 A, 15 V 3 A, 20 V 4,7 A, 28 V 5 A sowie einen 15–28 V 140 W AVS-Spannungsvorschub.

Beim Laden eines iPhone 17 Pro Max mit dem neuen 140-W-Schnellladegerät von Apple beträgt die gemessene Ladeleistung etwa 36,34 W.

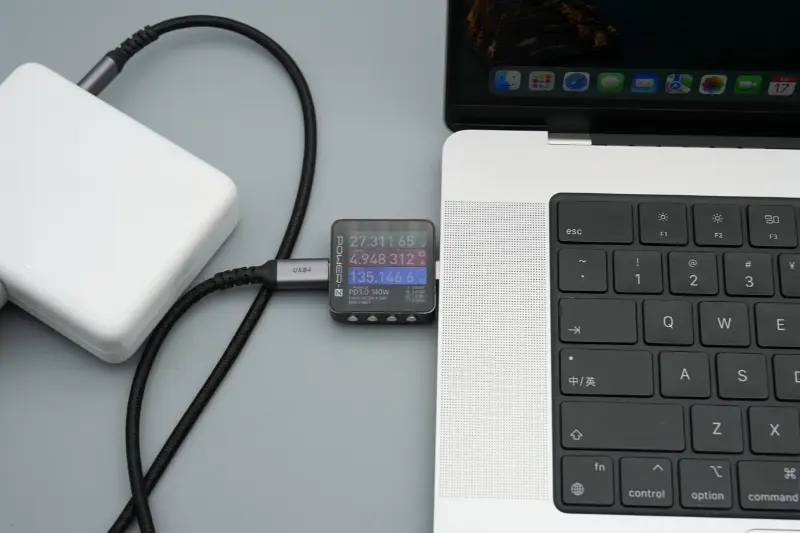

Beim Laden eines MacBook Pro beträgt die gemessene Ladeleistung etwa 135,15 W, was ein erfolgreiches Schnellladen mit 28 V, 5 A und 140 W ermöglicht.

Demontage des 140-W-Schnellladegeräts von Apple

Das Ladegerätgehäuse wird durch einen seitlichen Schnitt geöffnet.

Das Gehäuse ist für starken Schutz sehr dick und die Kanten sind verklebt, um die internen Module zu verstärken.

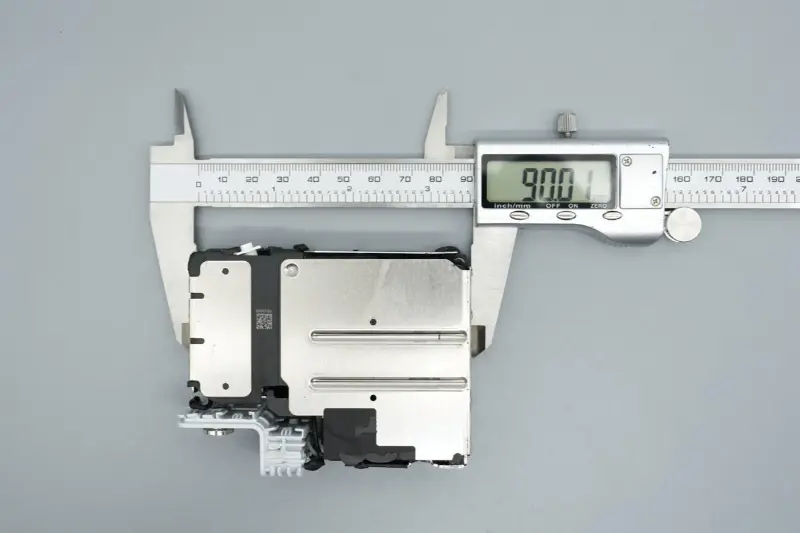

Die gemessene Länge des internen Moduls beträgt 90,01 mm.

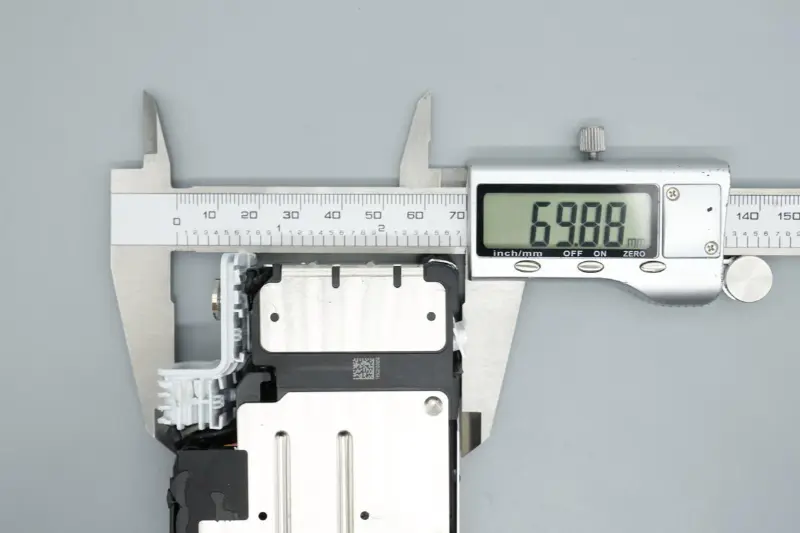

Die Breite beträgt 69,88 mm.

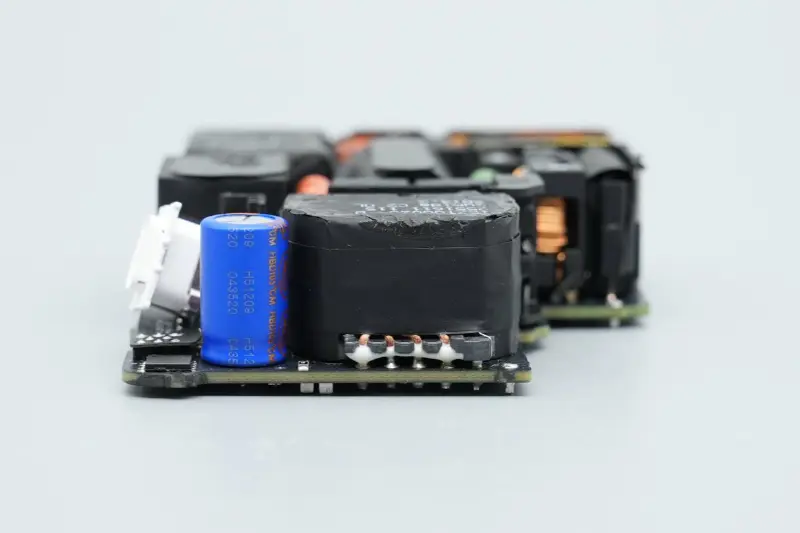

Die Dicke beträgt 23,52 mm.

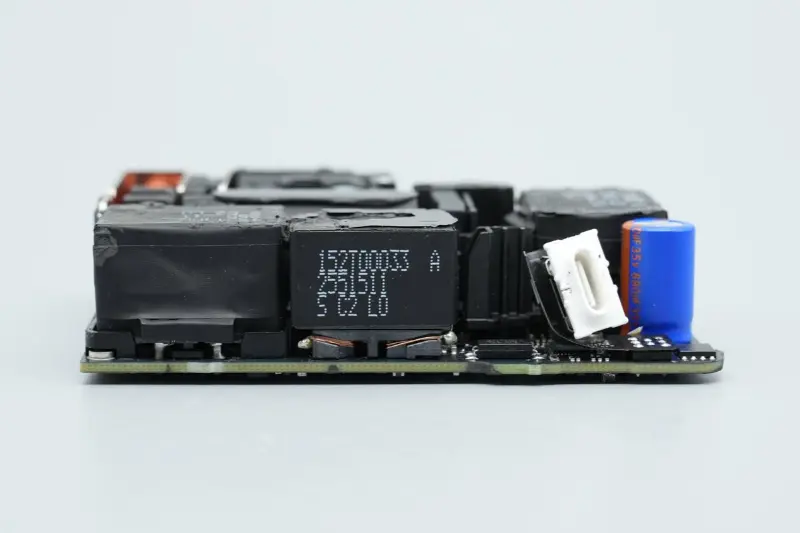

Das PCBA-Modul ist zur gleichmäßigen Wärmeableitung mit zwei integrierten Metallhüllen abgedeckt.

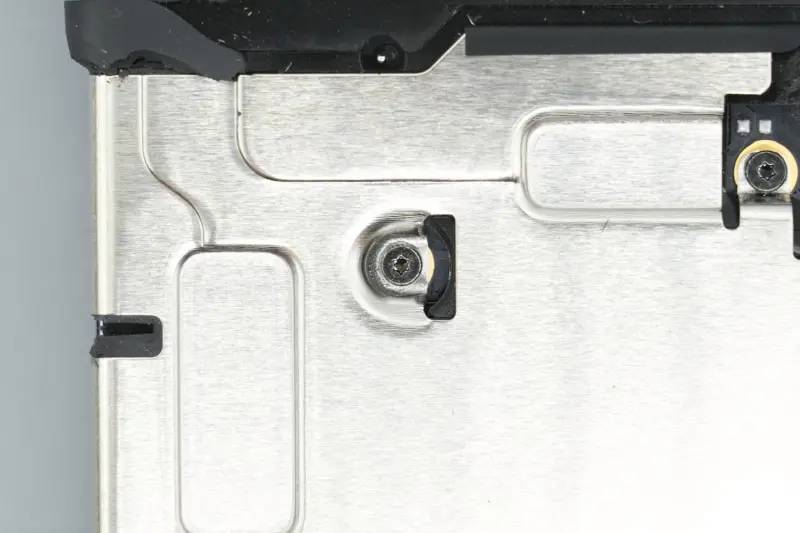

Die Metallschalen werden mit Schrauben befestigt.

An einigen Stellen ist seitlich Isolierband angebracht.

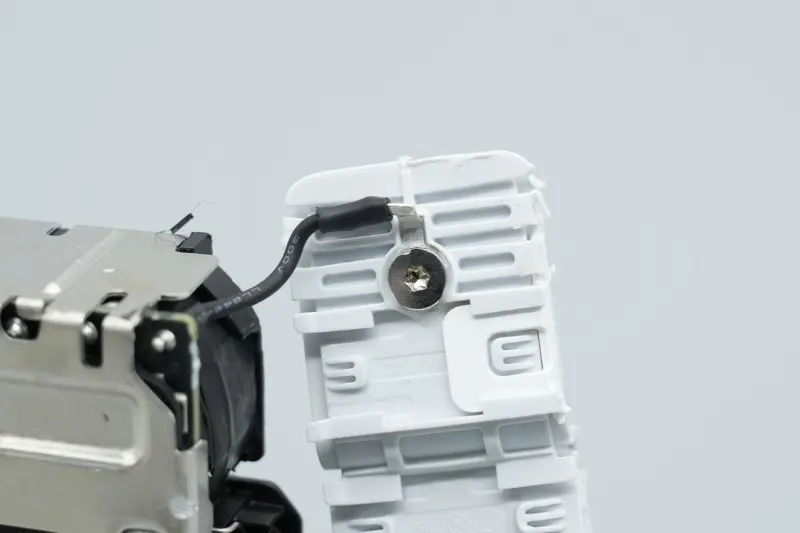

Ein Kabel am Eingangsende ist zur Erdung mit der T-förmigen Befestigungsbasis verbunden.

Zur Isolierung der Schweißpunkte der AC-Kabelklemmen wird ein Schrumpfschlauch verwendet.

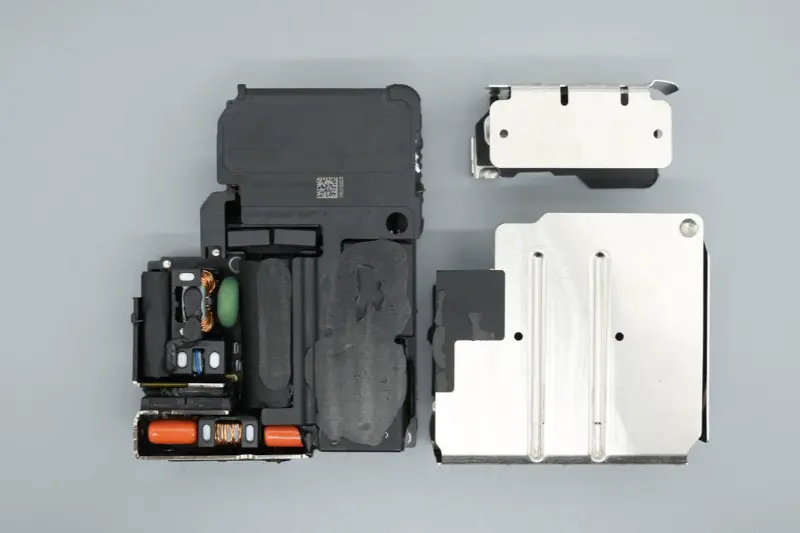

Entfernen Sie die Schrauben, um die Metallgehäuse abzunehmen.

Die Innenseite des Metallgehäuses, die der Rückseite des Mainboards und anderen Bereichen entspricht, wird einer Isolierbehandlung unterzogen.

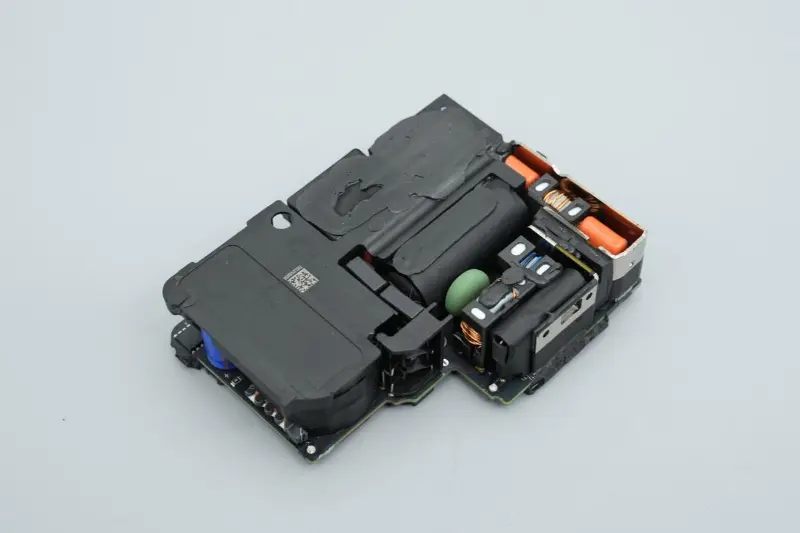

Eine Kunststoffabdeckung deckt den Transformatorbereich des Moduls ab und Bauteile wie Kondensatoren und Induktivitäten sind verklebt.

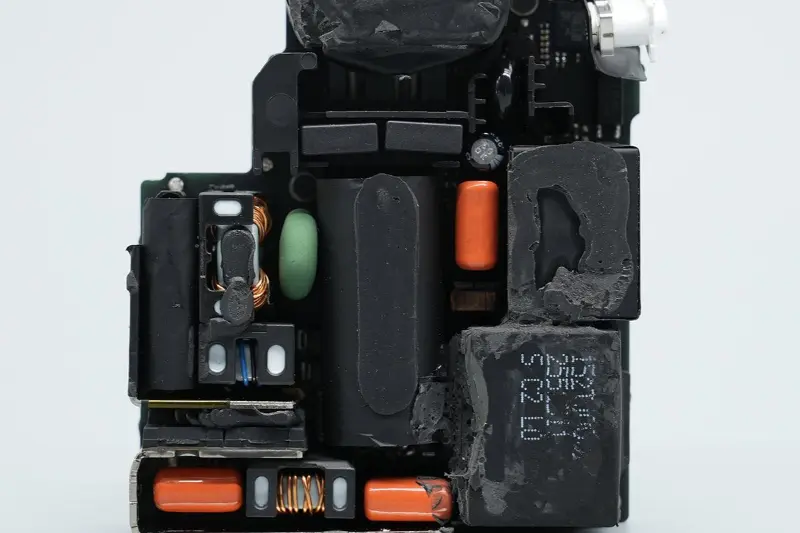

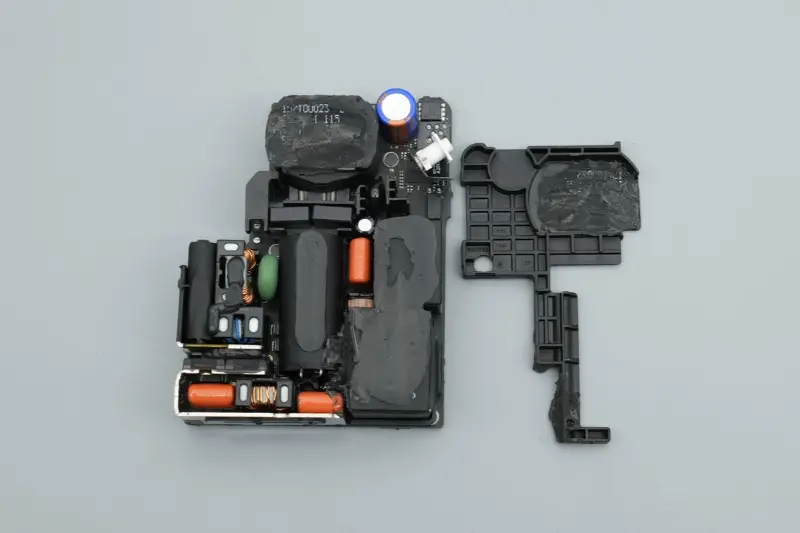

Entfernen Sie die Kunststoffabdeckung, und im zentralen Bereich ist zur Verstärkung und Isolierung ein Kunststoffrahmen angebracht.

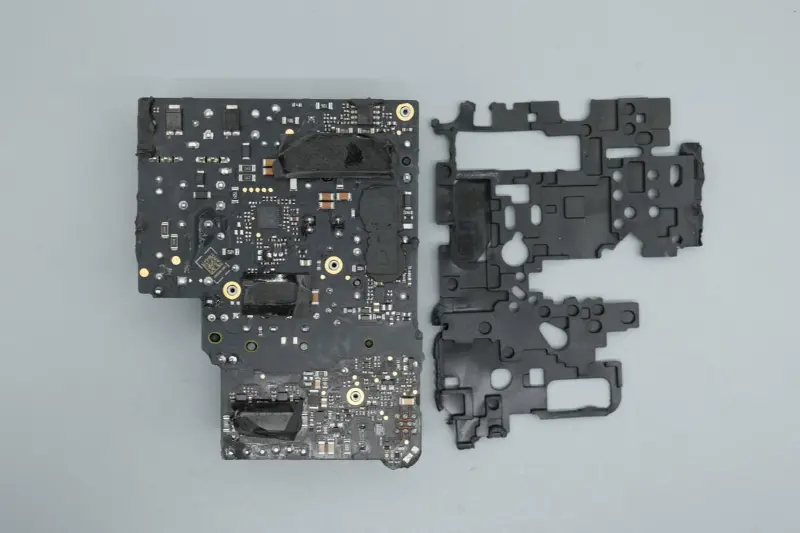

Die Rückseite des Mainboards ist zum Schutz mit einer weichen Gummiauflage abgedeckt.

Entfernen Sie das Schutzpad und Sie können sehen, dass auf die entsprechenden Chipbereiche Wärmeleitkleber aufgetragen und Graphit-Wärmeleitaufkleber angebracht sind.

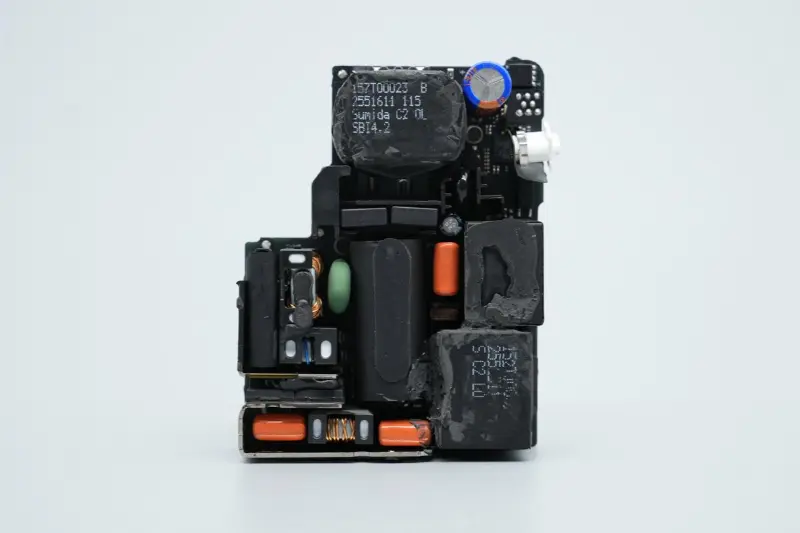

Die Vorderseite des PCBA-Moduls ist mit Sicherungen, Gleichtaktinduktivitäten, Hochspannungsfilter-Elektrolytkondensatoren, Stromwandlern, Folienkondensatoren, Stromversorgungskondensatoren, PFC-Boost-Induktivitäten, Abwärtsinduktivitäten, Transformatoren und anderen Geräten ausgestattet, mit einem kompakten und geordneten Gesamtlayout.

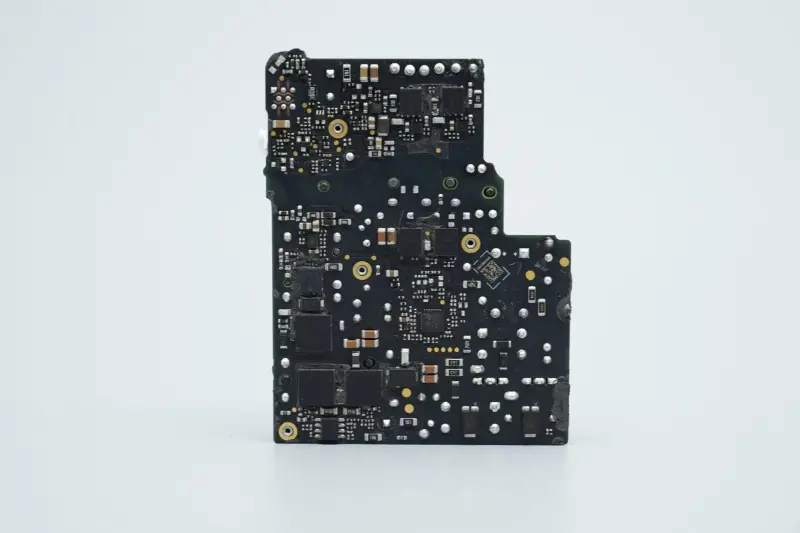

Die Rückseite der Leiterplatte ist mit entsprechenden Controllern und MOS-Röhren für den PFC-Boost-Schaltkreis und den LLC-Schaltnetzteil-Schaltkreis ausgestattet.

Am Eingangsende des PCBA-Moduls sind zwei zusätzliche Kühlkörper installiert, mit zwei aktiven Gleichrichter-MOS-Röhren von Infineon dazwischen.

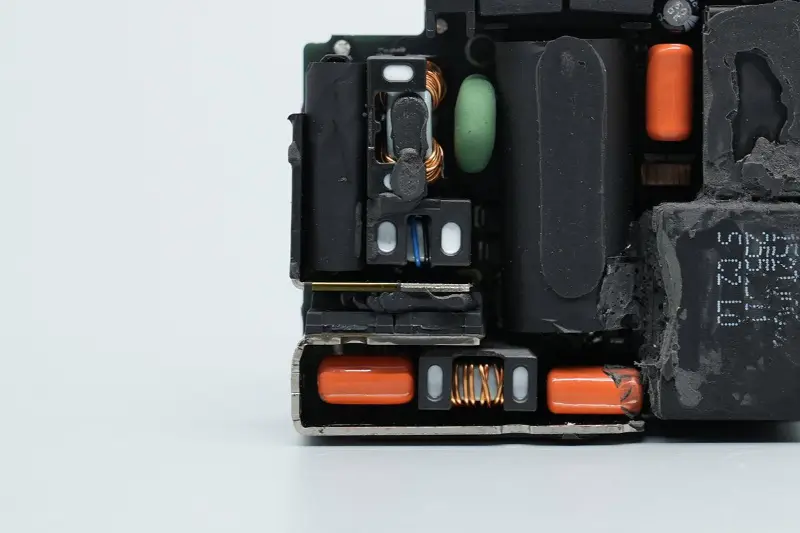

Der von den beiden Kühlkörpern umschlossene Bereich ist außerdem mit Sicherungen, Sicherheits-X2-Kondensatoren, Gleichtaktinduktivitäten, Varistoren, Folienfilterkondensatoren, Filterinduktivitäten und anderen Geräten ausgestattet.

Die Sicherung ist oben auf dem Sicherheitskondensator X2 angeordnet und mit Klebeband umwickelt.

Ziehen Sie das Klebeband ab und Sie können sehen, dass der Sicherheitskondensator X2 zur Isolierung mit einer Kunststoffhülle abgedeckt ist und die beiden Komponenten mit Klebeband umwickelt und fixiert sind.

Der Nennstrom der Sicherung beträgt 3,15 A, und an einem Schweißstift ist ein Isolierrohr angebracht.

Nahaufnahme des Sicherheitskondensators X2 mit einer Kapazität von 0,22 μF.

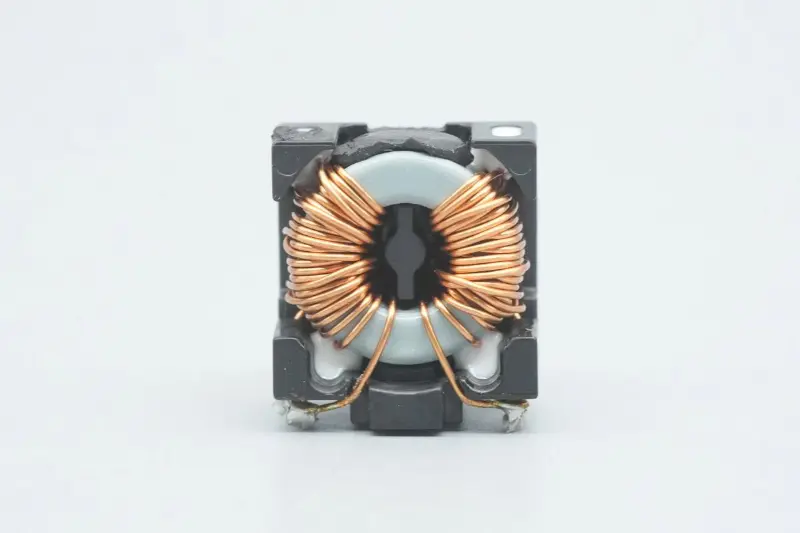

Gleichtaktinduktivitäten werden zum Herausfiltern von EMI-Störungen verwendet und mit Kunststoffhalterungen verschweißt.

Nahaufnahme eines weiteren Gleichtaktinduktors.

Für den Eingangsüberspannungsschutz wird ein TVR10621M-Varistor verwendet.

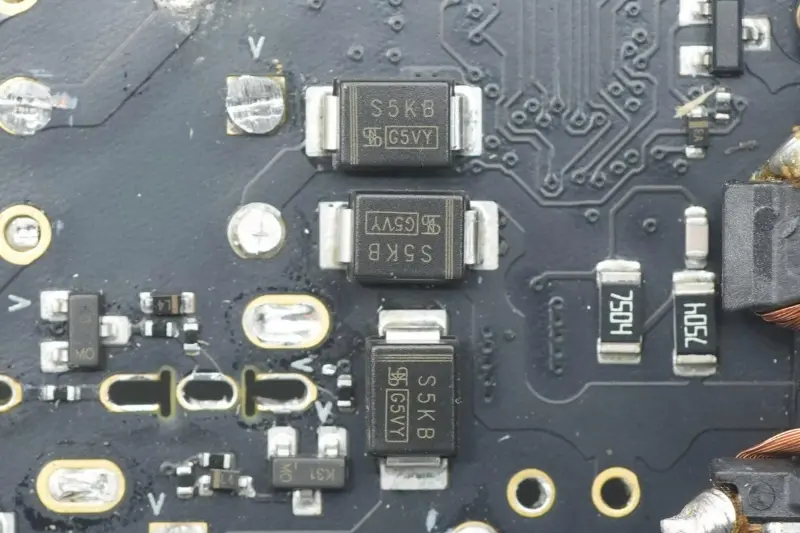

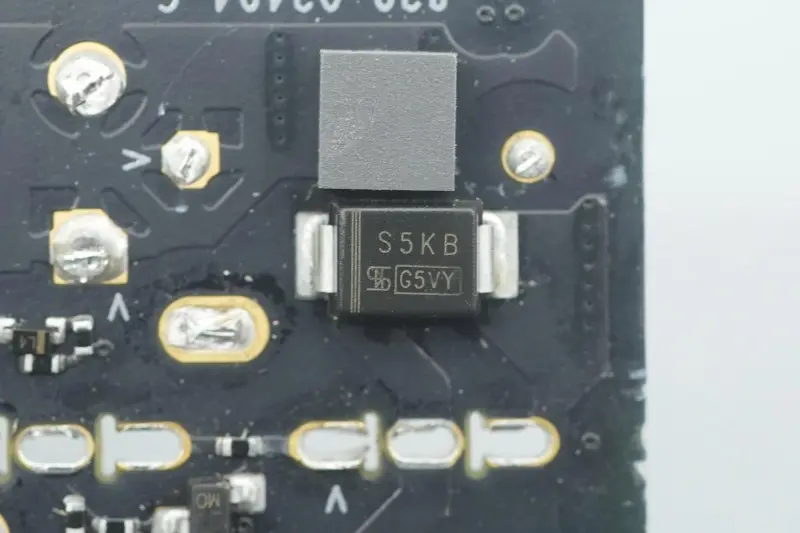

Das Eingangsende verwendet einen Brückengleichrichter, der aus vier Dioden besteht.

Nahaufnahme der vierten Diode.

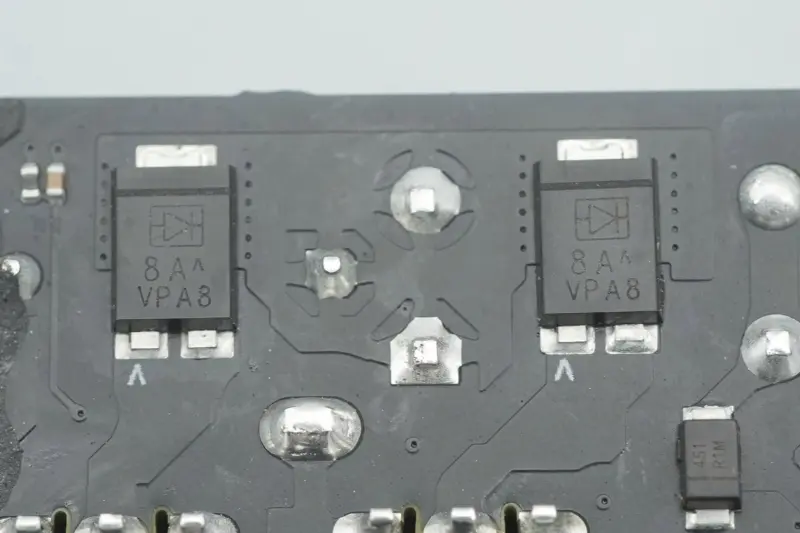

Nahaufnahme der beiden anderen Dioden, gepaart mit Infineon CoolMOS IPA65R095C7 für aktive Gleichrichtung.

Die beiden aktiven Gleichrichter-MOS-Röhren stammen von Infineon, kundenspezifische Modelle für Apple, gekennzeichnet mit 65C095C7, verpackt in TO-220FP, zur Verbesserung der Gleichrichtungseffizienz.

Nahaufnahme zweier Folienkondensatoren mit einer Spezifikation von 1μF 450V.

Nahaufnahme des mit Kleber verstärkten Magnetringfilterinduktors.

Am anderen Ende sind eine PFC-Boost-Induktivität und eine Step-Down-Induktivität installiert.

Der zentrale Bereich ist mit Hochspannungsfilter-Elektrolytkondensatoren, Stromtransformatoren, Folienkondensatoren, Resonanzkondensatoren, Hauptsteuerchip-Stromversorgungskondensatoren, Y-Kondensatoren und anderen Geräten ausgestattet. Die Hochspannungsfilter-Elektrolytkondensatoren werden mit Isolierband umwickelt und horizontal platziert.

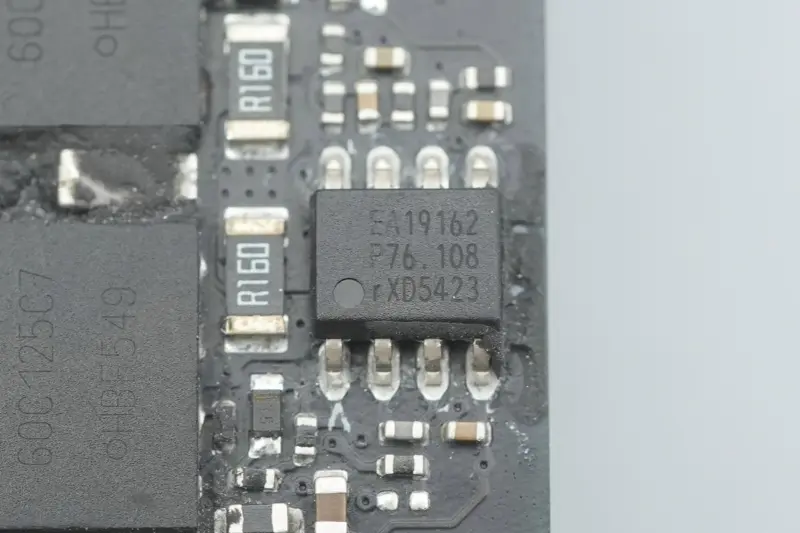

Der PFC-Controller stammt von NXP, Modell TEA19162T, mit integrierter X-Kondensator-Entladefunktion und arbeitet im Quasi-Resonanzmodus oder DCM-Modus. Es unterstützt einen Eingangsspannungsbereich von 70–276 V, integriert Sanftanlauf und Sanftstopp und bietet einen präzisen, durch Boost geregelten Ausgang.

TEA19162T nutzt Talschaltung oder Nullspannungsschaltung, um Schaltverluste zu minimieren, unterstützt Frequenzbegrenzung, um Schaltverluste zu reduzieren, und unterstützt den Burst-Modus, um den Stromverbrauch zu reduzieren. Verpackt in SO8.

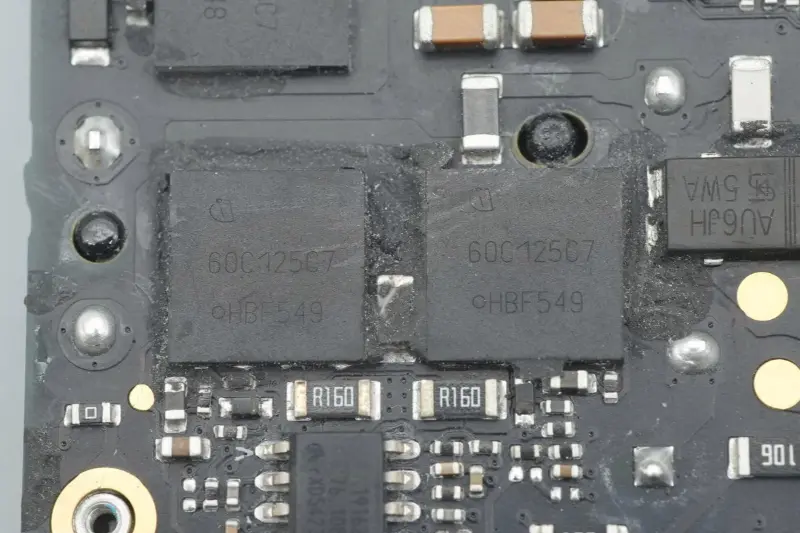

Die PFC-Schaltröhre stammt von Infineon, ist mit 60C125C7 gekennzeichnet und in VSON-4 verpackt.

Nahaufnahme des PFC-Boost-Induktors.

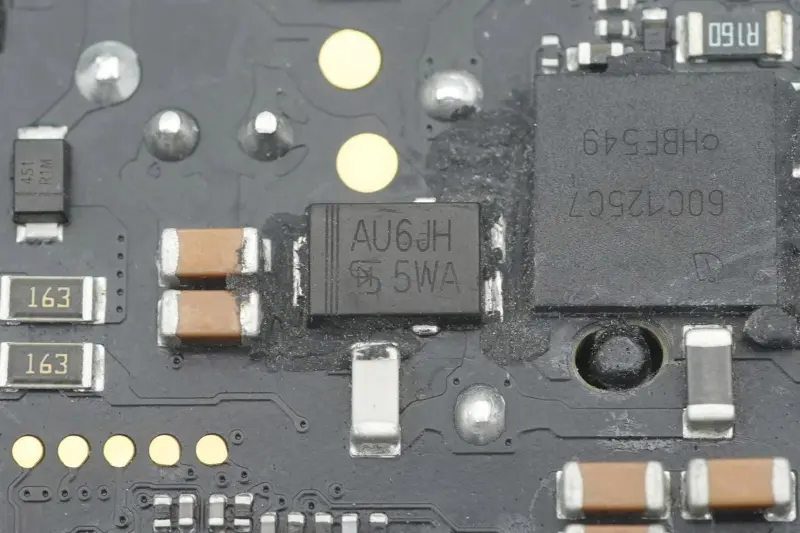

Die PFC-Gleichrichterdiode stammt von Taiwan Semiconductor, Modell TUAU6JH, eine schnelle Freilaufdiode mit einer Spezifikation von 600 V 6 A, verpackt in TO-277 A.

Der Hochspannungsfilter-Elektrolytkondensator stammt von Rubycon und hat eine Spezifikation von 450 V, 82 μF.

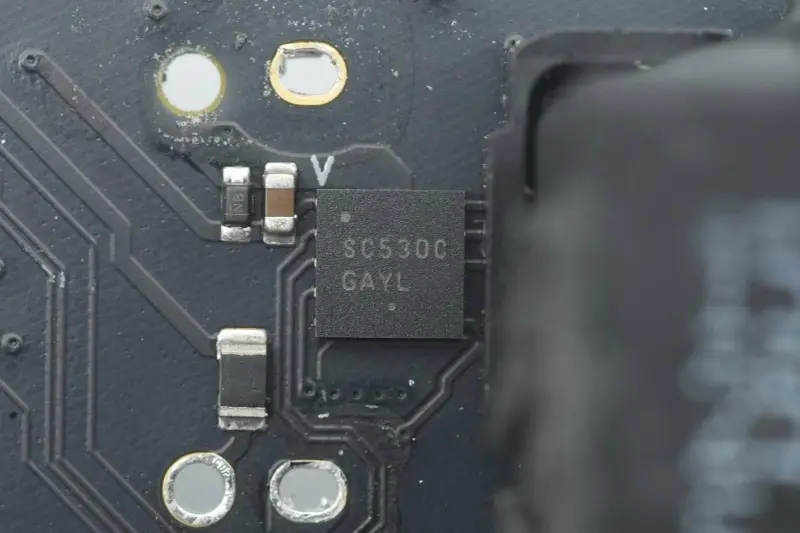

Der Treiber für Infineon- und STMicroelectronics-Schaltröhren ist ein kundenspezifisches Modell von ON Semiconductor mit der Bezeichnung SC530C.

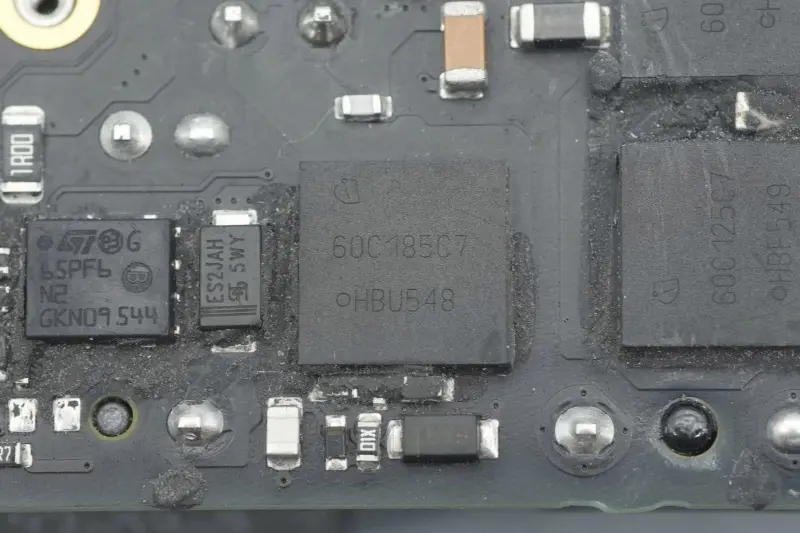

Eine kundenspezifische MOS-Röhre von Infineon mit der Bezeichnung 60C185C7, ein kundenspezifisches Modell für Apple, verpackt in VSON-4.

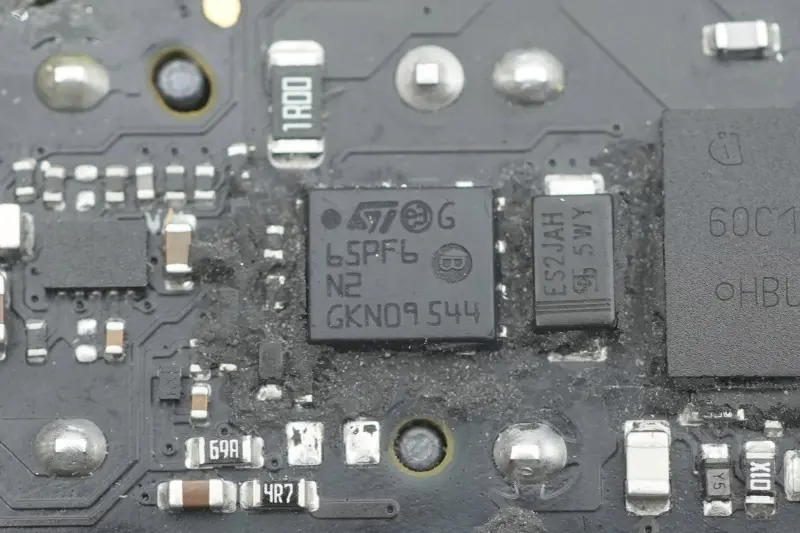

Eine weitere MOS-Röhre stammt von STMicroelectronics, gekennzeichnet mit 65PF6N2, verpackt in PowerFLAT 5x6 HV.

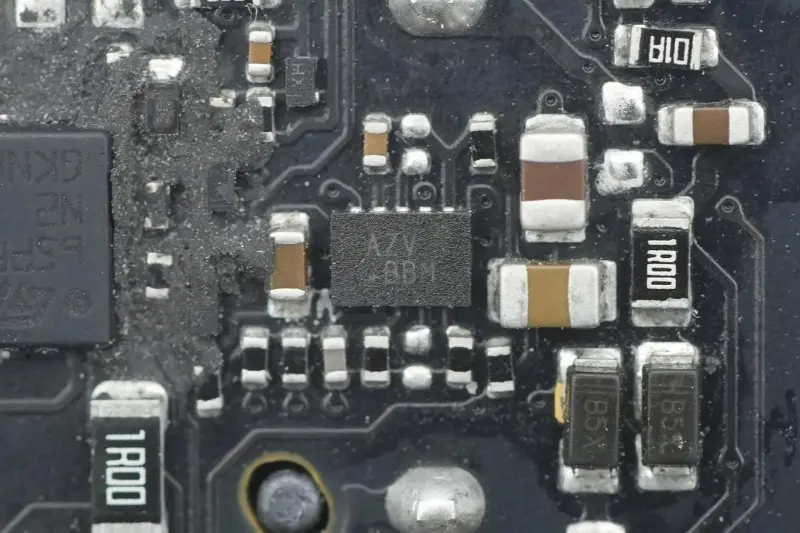

Ein Chip mit der Aufschrift AZV.

Stromwandler zur Erfassung des Eingangsstroms der Abwärtsstufe.

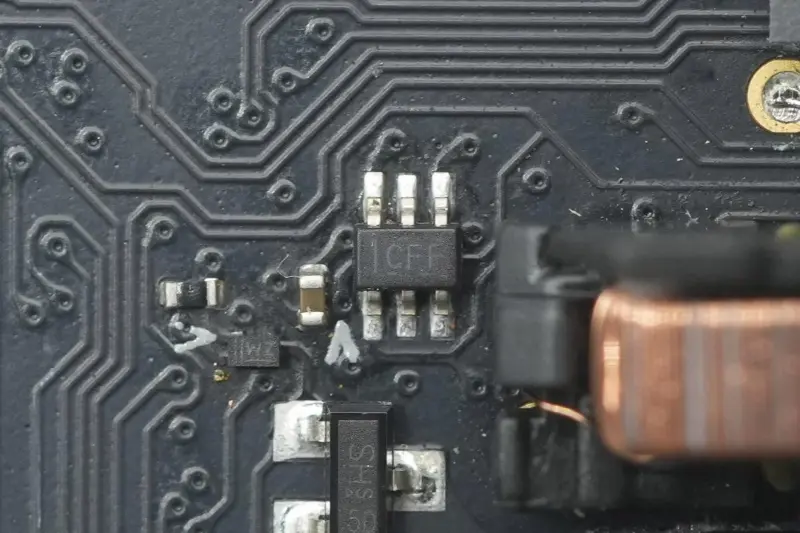

Der zweikanalige 1,65–5,5-V-Wechselrichter mit Schmitt-Trigger-Eingang stammt von Texas Instruments, gekennzeichnet mit CFF, Modell SN74LVC2G14, verpackt in SC70.

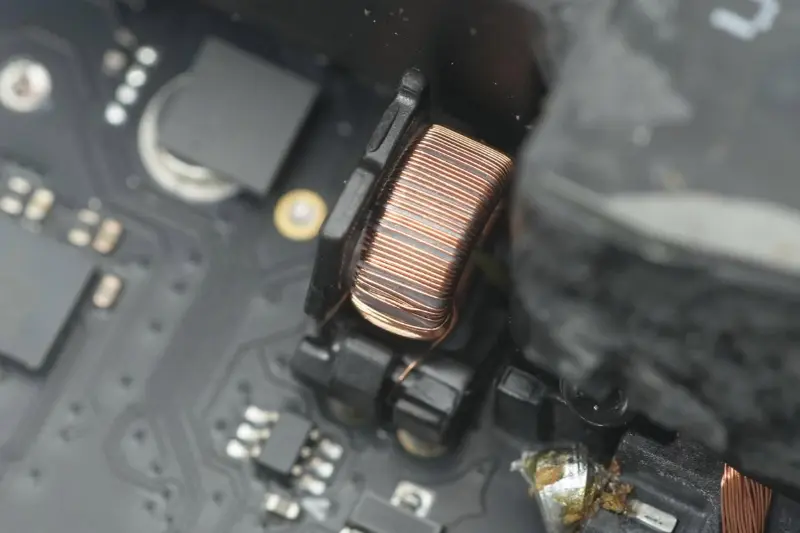

Nahaufnahme des Abwärtsinduktors.

Der dritte Filmfilterkondensator hat eine Spezifikation von 1 μF 450 V.

Der Hauptkondensator für die Stromversorgung des Steuerchips stammt ebenfalls von Rubycon und hat eine Spezifikation von 35 V, 47 μF.

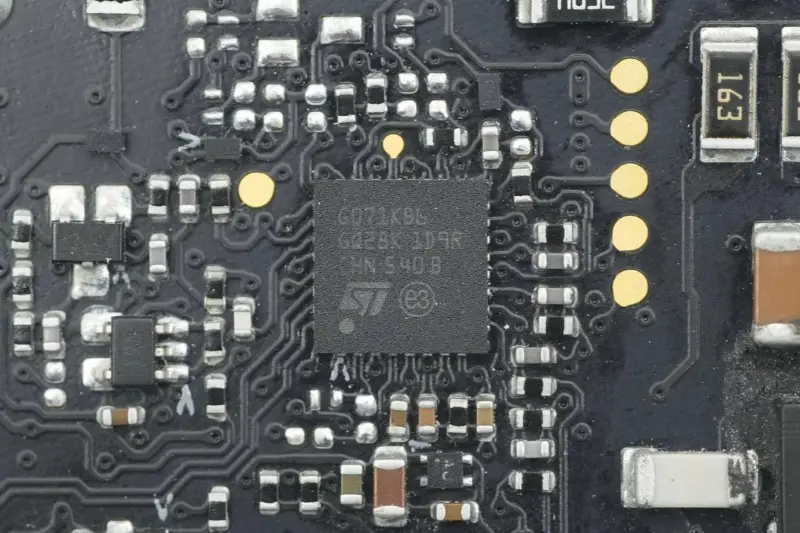

STMicroelectronics STM32G071KB M0-Kern-MCU, integrierter 128K-Flash, 36K-RAM, Hauptfrequenz 64 MHz, verpackt in UFQFPN32, wird für die primäre Antriebssteuerung des Netzteils verwendet.

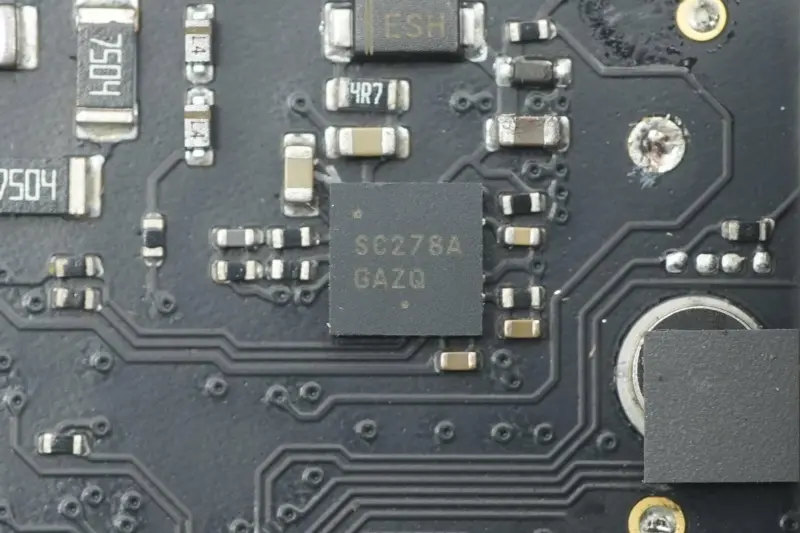

Der Treiber für die beiden LLC-Schaltröhren ist ein kundenspezifisches Modell von ON Semiconductor mit der Bezeichnung SC278A und im DFN-10-Gehäuse.

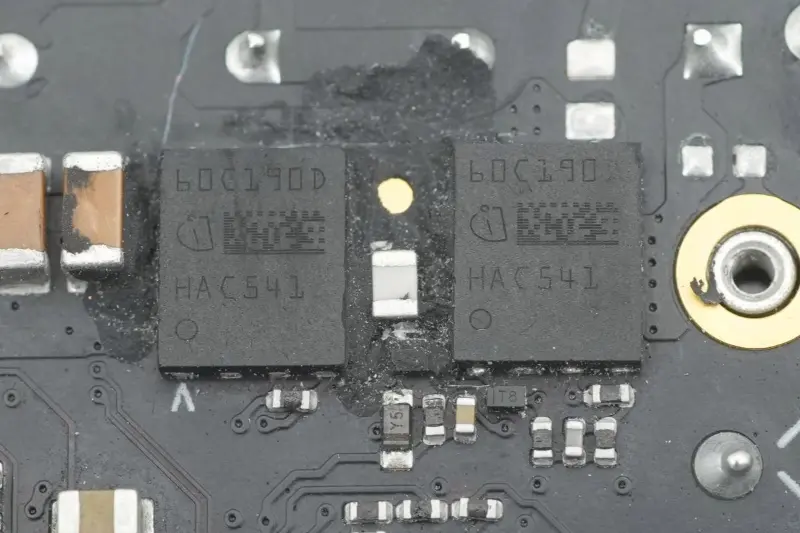

Die beiden LLC-Schaltröhren stammen von Infineon, gekennzeichnet mit 60C190D, kundenspezifische Modelle für Apple, verpackt in TSON-8-6.

Die beiden Resonanzkondensatoren stammen von VISHAY.

Auf einer Seite des Ausgangsendes sind ein Transformator, ein Optokoppler, ein Ausgangsfilterkondensator, ein Protokollchip und eine VBUS-Schaltröhre installiert.

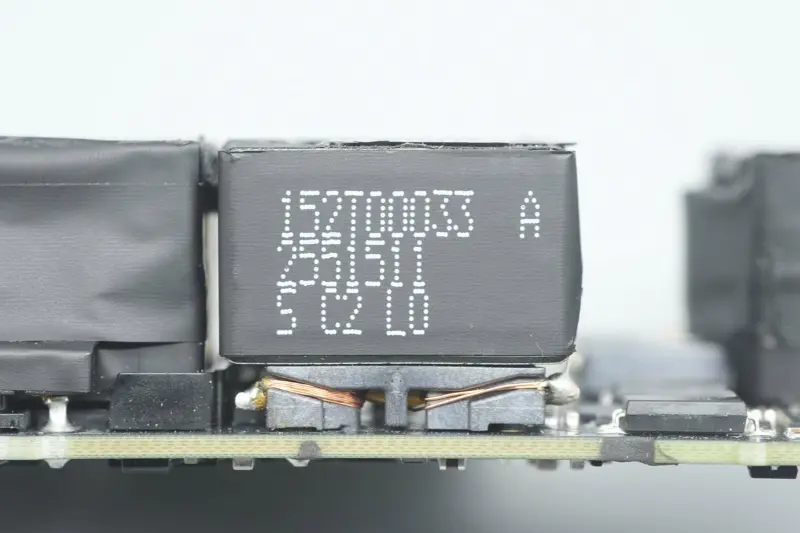

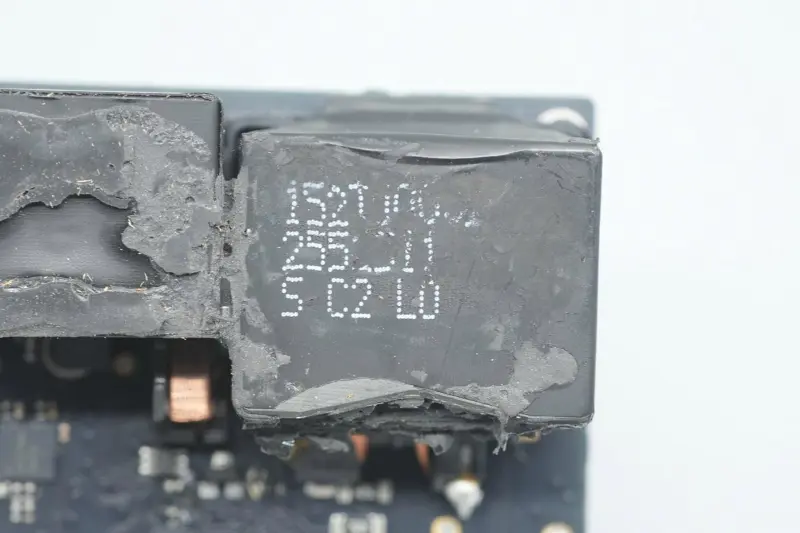

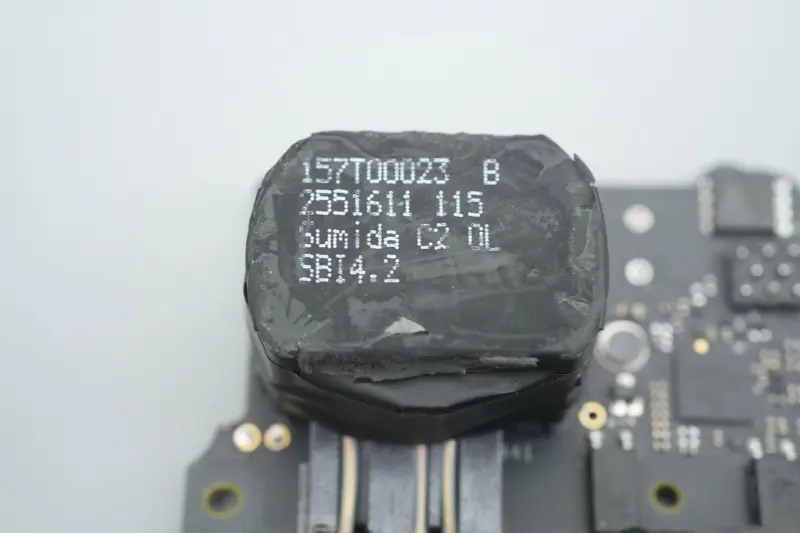

Der Transformator wird von Sumida geliefert.

Zur Entstörung werden zwei schwarze Y-Kondensatoren verwendet.

Nahaufnahme von zwei Optokopplern, die für die Rückkopplung der Ausgangsspannung und den Schaltkreisschutz verwendet werden.

Nahaufnahme des dritten Y-Kondensators.

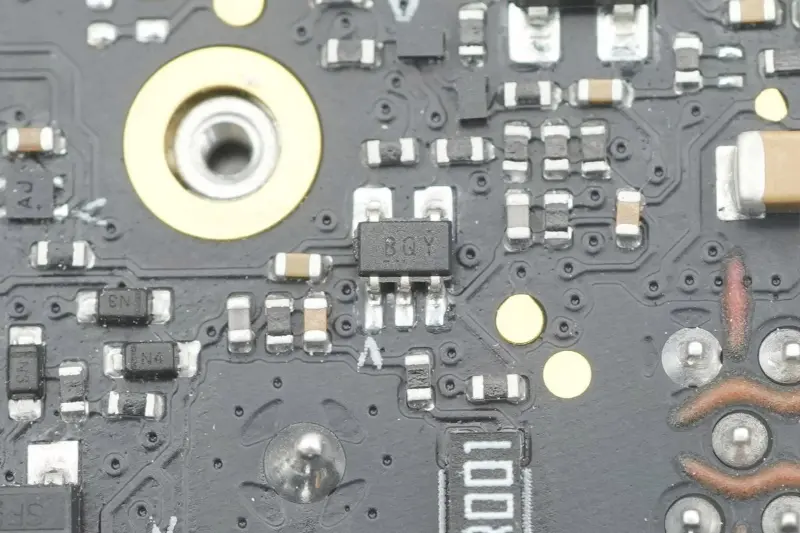

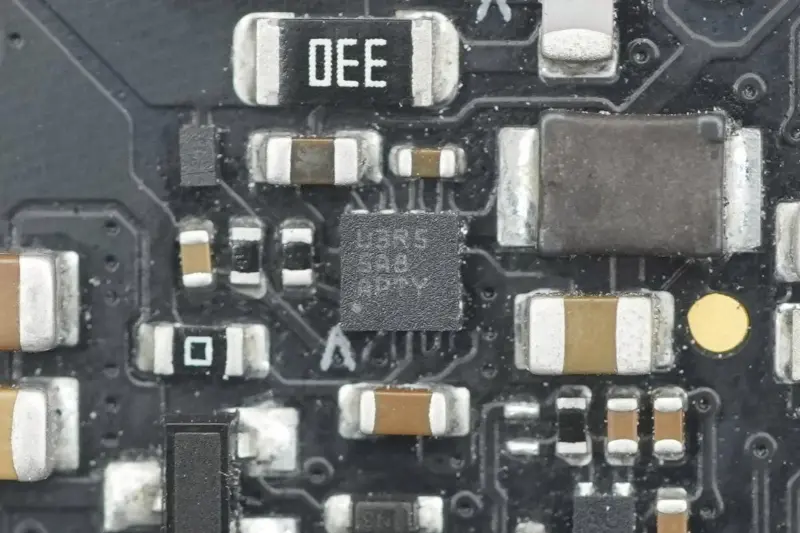

Abwärtswandler zur Stromversorgung des Synchrongleichrichterreglers.

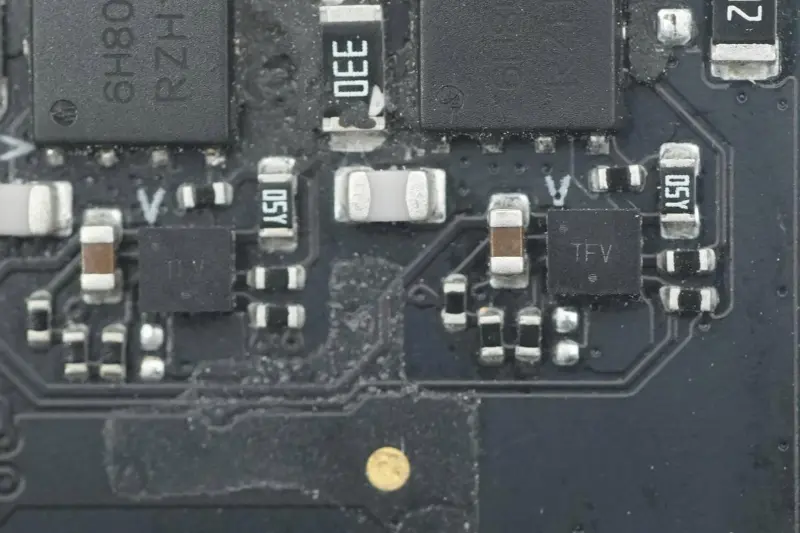

Zwei kundenspezifische Synchrongleichrichter-Controller stammen von ON Semiconductor, gekennzeichnet mit TFV, verpackt in WDFN8.

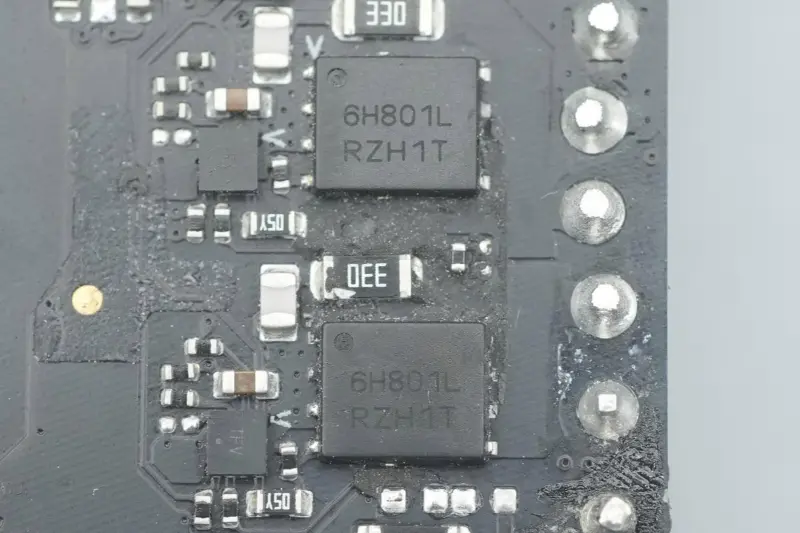

Die Synchrongleichrichterröhre stammt von ON Semiconductor, Modell NTMFS6H801NL, NMOS-Röhre, Spannungsfestigkeit 80 V, Einschaltwiderstand 2,7 mΩ, verpackt in DFN5.

Der Ausgangsfilterkondensator stammt von Lelon.

Die Kondensatorspezifikation beträgt 35 V 680 μF.

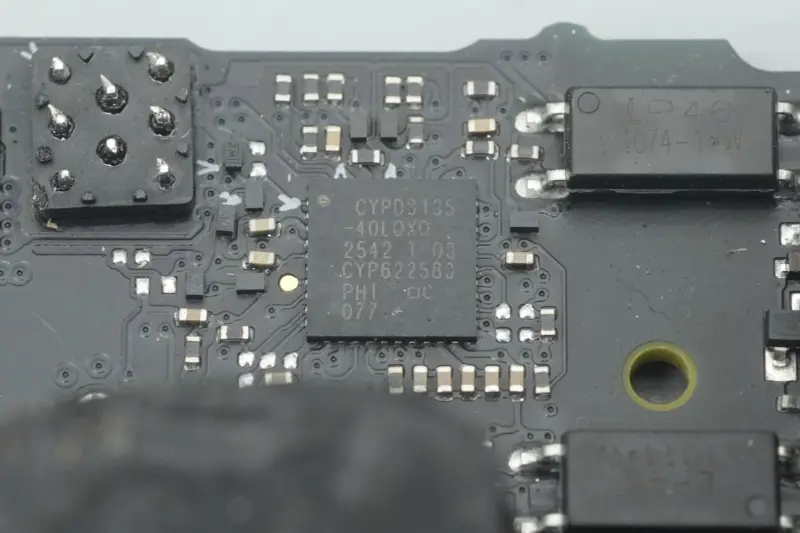

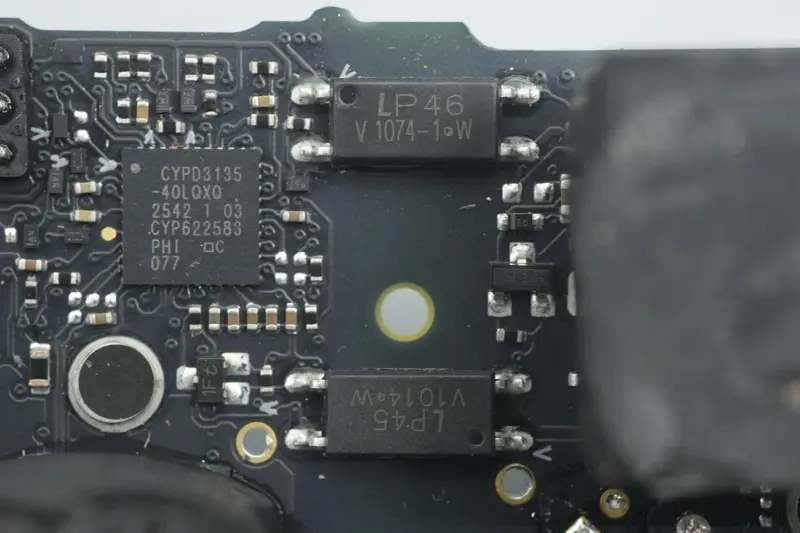

Der Protokollchip übernimmt den Infineon CYPD3135, den branchenweit ersten USB-PD3.1-Schnellladeprotokollchip, der von Apple an Infineon angepasst wurde.

Verstärker zur Ausgangsstromerkennung.

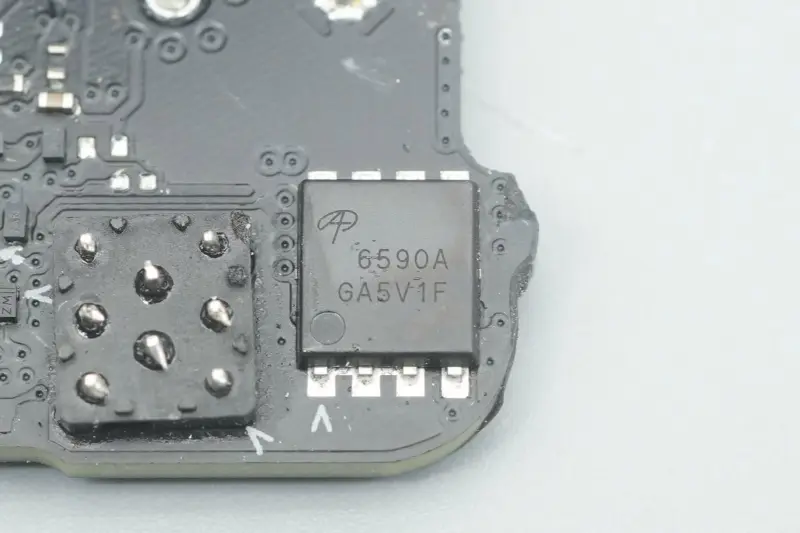

Die Ausgangs-VBUS-Schaltröhre stammt von AOS, Modell AON6590A, NMOS-Röhre, Spannungsfestigkeit 40 V, Einschaltwiderstand 0,99 mΩ, verpackt in DFN5*6.

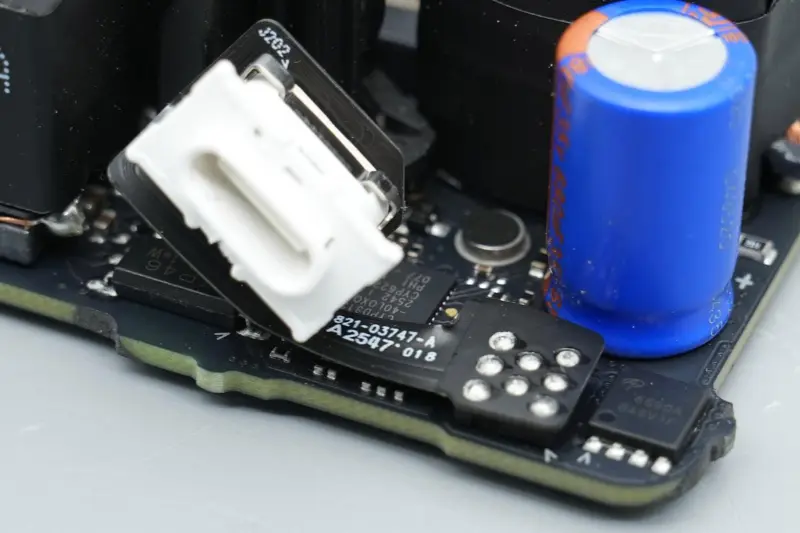

Die USB-C-Anschlussbuchse ist über eine flexible Leiterplatte mit der Hauptplatine verbunden.

Nahaufnahme der USB-C-Anschlussbuchse.

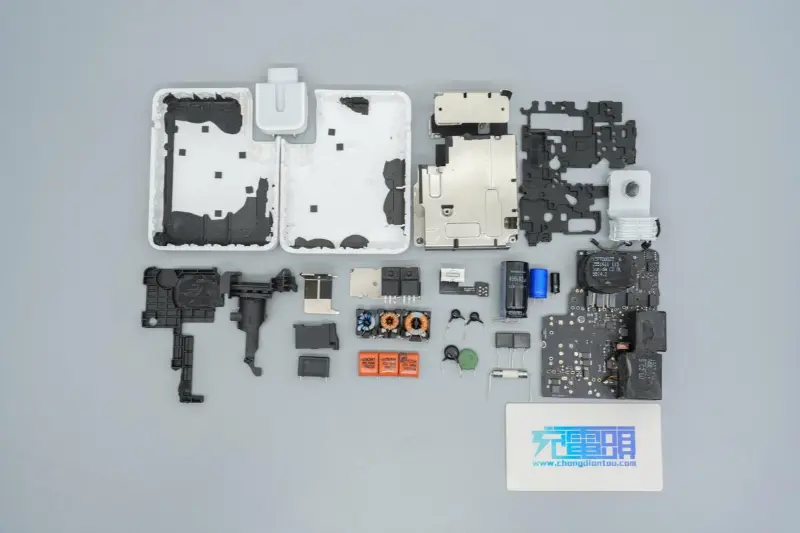

Zusammenfassung

Das neue 140-W-Schnellladegerät A3607 von Apple setzt die konsequent minimalistische Designsprache von Apple fort und stimmt in seinem Gesamterscheinungsbild und seiner Größe weitgehend mit der Vorgängergeneration A2452 überein. Allerdings gibt es einige Detailunterschiede: Im Steckplatz des abnehmbaren Pin-Moduls ist ein Metallclip zur Hilfsfixierung angebracht.

In puncto Leistung dient es zwar als Flaggschiff-Netzteil für Apples Geräte der neuen Generation, ist aber auch hochkompatibel mit früheren alten Modellen und bietet bis zu 140 W PD3.1-Schnellladung für Geräte.

Das Ladegerät verfügt weiterhin über eine hocheffiziente Architektur aus PFC + LLC + synchronem Step-Down mit einem kompakten Gesamtlayout und einem soliden Wärmeableitungsdesign. Was die Kernkomponenten betrifft, so sind die Leistungsgeräte aufgrund der Tatsache, dass es sich bei den Controllern immer noch um Chips mit derselben Teilenummer von NXP, STMicroelectronics, ON Semiconductor und Infineon handelt, nahezu vereinheitlicht als kundenspezifische Produkte von Infineon, wodurch die Gesamtlösung intensiver und individueller wird und die Energieeffizienzleistung voraussichtlich weiter verbessert wird.
