Wie PoE-Injektor Kameras mit Strom und Netzwerk versorgt

Die frühe Entwicklung und der spätere Aufbau des PoE-Injektor-Versorgungssystems für Sicherheitsüberwachungsgeräte sind eng miteinander verbunden. Insbesondere in der späteren Bauphase müssen die Spezifikationen, Eigenschaften und zugehörigen Protokolle von PoE-Kameras und PoE-Stromversorgungsmodulen vollständig verstanden werden. Nur so können wir sicherstellen, dass das Überwachungsprojekt effizient und kostengünstig abgeschlossen wird. Wie versorgt das PoE-Stromversorgungsmodul die Überwachungskamera mit Strom und stellt das Netzwerk bereit?

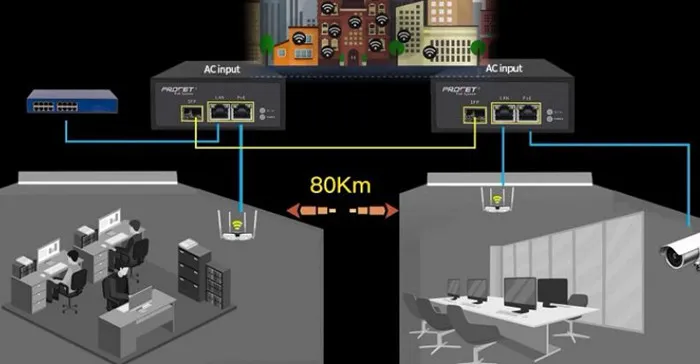

Für die PoE-Stromversorgung ist nur ein Netzwerkkabel erforderlich, um gleichzeitig Strom und Netzwerkübertragung zum AP (PoE-Kameras, WLAN-AP und andere Geräte) bereitzustellen. Das Sicherheitsüberwachungssystem verwendet eine Netzwerk-PoE-Stromversorgungslösung (Einzelheiten finden Sie in der Abbildung unten), sodass keine Steckdoseninstallation und kein Netzkabel erforderlich sind. usw. Dadurch werden Zeitkosten, Netzwerkbereitstellungskosten, Installationsarbeitskosten und spätere Wartungskosten usw. gespart. Je mehr Geräte mit PoE-Injektorversorgung im Netzwerk verwendet werden, desto offensichtlicher wird dieser Zeit- und Kostenvorteil.

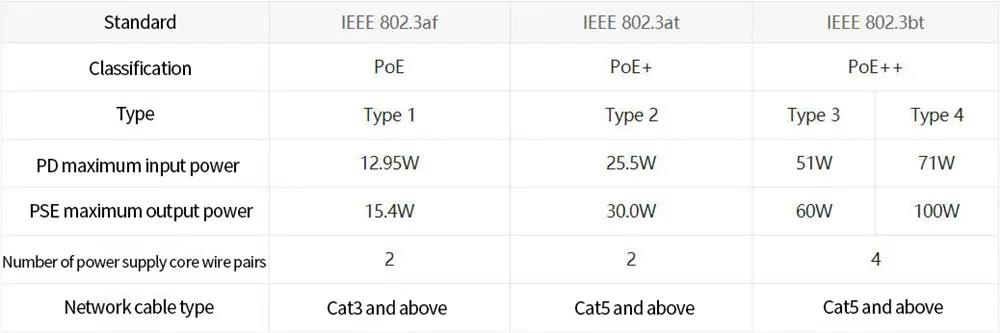

Es gibt nur drei Standards für PoE-Injektor-Versorgungsmodule. Die Leistung des IEEE802.3af-Netzteils beträgt 15,4 W/at. Die Netzteilleistung beträgt 30W/bt. Die Leistung des Netzteils beträgt 90 W (Einzelheiten finden Sie in der Abbildung unten). Wie lassen sich PoE-Stromversorgung und PoE-Stromempfang (PoE-Kamera) aufeinander abstimmen? Zum Beispiel:

1.Wenn die PoE-Kameraleistung 10 W beträgt, können Sie das IEEE802.3af PoE-Stromversorgungsmodul wählen;

2.Wenn die PoE-Kameraleistung 20 W beträgt, müssen Sie das IEEE802.3802.3at PoE-Stromversorgungsmodul wählen;

3. Es ist zu beachten, dass der 802.3at-Standard abwärtskompatibel mit dem 802.3af-Standard ist. Wenn die PoE-Kamera also dem 802.3af-Standard entspricht, können Sie ein 802.3af- oder ein Standard-PoE-Stromversorgungsmodul wählen.

Der 802.3bt-Standard ist abwärtskompatibel mit 802.3at und 802.3af.
