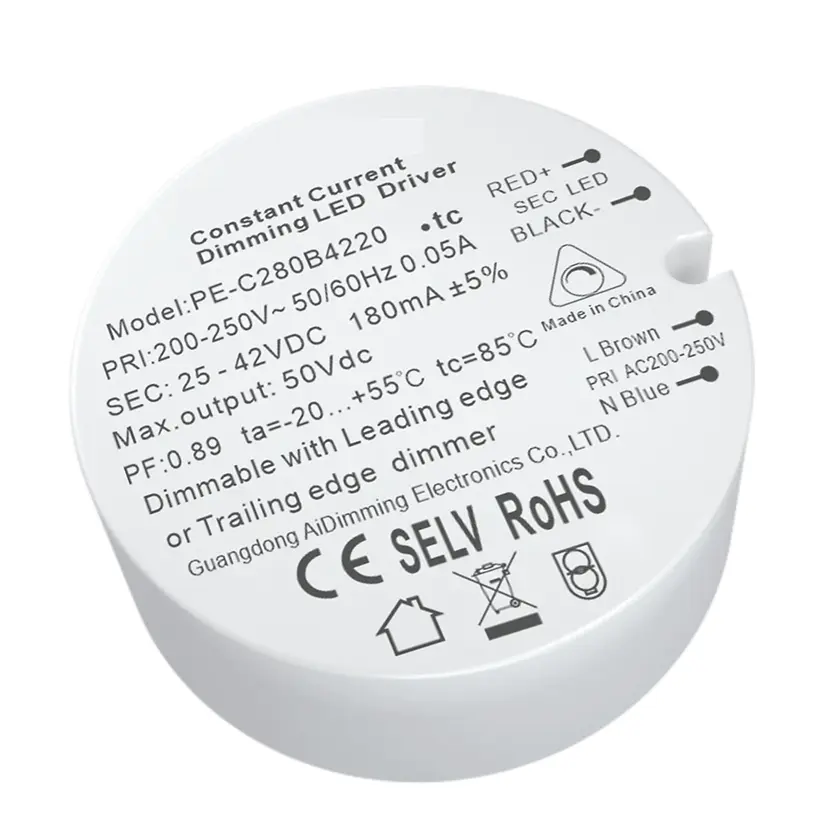

8,4 W Konstantstrom-Triac-dimmbarer LED-Treiber
PE-C280 ist einer der vom chinesischen Hersteller Starwell entwickelten 8,4-W-Konstantstrom-Triac-dimmbaren LED-Treiber mit hohem Leistungsfaktor, hohem Wirkungsgrad, hoher Präzision, der Verwendung des effizienten, stabilen, verlustarmen Schaltersteuerchips und der Hochleistungskomponenten sorgt für geringe Geräuschentwicklung, lange Lebensdauer und andere Eigenschaften. Der Treiber verwendet Silikagel-Wärmeleitungstechnologie, die einer hohen Temperatur von 55 °C standhält.
Anfrage absenden
Als professioneller Hersteller möchte Starwell Ihnen einen hochwertigen 8,4-W-Konstantstrom-Triac-dimmbaren LED-Treiber anbieten, der für RPC-MOSFET-Dimmer und FPC-TRAIC-Dimmer geeignet ist.
Spezifikation
|
Modell |
PE-C280B2435 |
PE-C280B4220 |
PE-C280B0670 |
PE-C280B1270 |
PE-C280B2430 |
|
|
AUSGABE |
Ausgangsspannung |
12–24 VDC |
25–42 VDC |
2,5–6 VDC |
6–12 VDC |
12–24 VDC |
|
Maximale Ausgangsspannung |
24Vdc |
42Vdc |
6Vdc |
12Vdc |
24Vdc |
|
|
Ausgangsspannung ohne Last |
27 VDC |
43 VDC |
8Vdc |
15 VDC |
27 VDC |
|
|
Ausgangsstrom |
350mA |
200mA |
700mA |
700mA |
300mA |
|
|
Ausgangsleistung |
4,2 W ~ 8,4 W |
5W ~ 8,4W |
1,75 W ~ 4,2 W |
4,2 W ~ 8,4 W |
3,6 W ~ 7,2 W |
|
|
Strobe-Pegel |
Geringeres Flimmern (8 %) |
|||||
|
Dimmbereich |
2~100%, |
|||||
|
PWM-Dimmfrequenz |
|
|||||
|
Aktuelle Genauigkeit |
±5 % |
|||||
|
Welligkeit und Lärm |
=500mV p-p |
|||||
|
EINGANG |
Dimmschnittstelle |
Triac-Vorderkante/Tralling-Kante |
||||
|
Eingangsspannungsbereich |
200–250 VAC |
|||||
|
Frequenz |
50/60Hz |
|||||
|
Eingangsstrom |
<0,08A |
<0,08A |
<0,08A |
<0,08A |
<0,08A |
|
|
Leistungsfaktor |
PF>0,9 (bei Volllast) |
PF>0,9 (bei Volllast) |
PF>0,88 (bei Volllast) |
PF>0,88 (bei Volllast) |
PF>0,88 (bei Volllast) |
|
|
THD |
230Vac@THD <20 % (bei Volllast) |
|||||
|
Effizienz (typ.) |
77 % |
79 % |
77 % |
77 % |
77 % |
|
|
Einschaltstrom (typ.) |
Kaltstart0,8A |
Kaltstart0,8A |
Kaltstart1,54A |
Kaltstart0,8A |
Kaltstart0,8A |
|
|
Anti-Überspannung |
L-N: 1,5 kV |
|||||
|
Leckstrom |
<0,25 mA/230 VAC |
|||||
|
UMFELD |
Arbeitstemperatur |
Tc: 55°C Tc: 85°C |
||||
|
Arbeitsfeuchtigkeit |
20 ~ 95 % relative Luftfeuchtigkeit, nicht kondensierend |
|||||
|
Lagertemperatur, Luftfeuchtigkeit |
-40 ~ 80 °C, 10 ~ 95 % relative Luftfeuchtigkeit |
|||||
|
Temp. Koeffizient |
±0,03 %/°C(0-50)°C |
|||||
|
Vibration |
10~500 Hz, 2G 12 Min./1 Zyklus, Zeitraum für 72 Min. jeweils entlang der X-, Y- und Z-Achse. |
|||||
|
SCHUTZ |
Überhitzungsschutz |
Intelligente Anpassung oder Abschaltung des Ausgangsstroms, wenn die Leiterplattentemperatur ≥ 110 °C beträgt, automatische Wiederherstellung. |
||||
|
Überlastschutz |
Schalten Sie den Ausgang ab, wenn die Nennleistung ≥ 102 % ist, und erholt sich automatisch. |
|||||
|
Kurzschlussschutz |
Automatische Abschaltung bei Kurzschluss, automatische Wiederherstellung. |
|||||
|
Nichtlastschutz |
Schalten Sie den Ausgang aus, wenn keine Last vorhanden ist, und stellen Sie ihn automatisch wieder her, wenn die Last wieder normal ist. |
|||||
|
SICHERHEIT & EMV |
Spannungsbeständig |
I/P-O/P: 3750 VAC |
||||
|
Isolationswiderstand |
I/P-O/P: 100 MΩ/500 VDC/25 °C/70 % relative Luftfeuchtigkeit |
|||||
|
Sicherheitsstandards |
IEC/EN61347-1, IEC/EN61347-2-13 |
|||||
|
EMV-Emission |
EN55015, EN61000-3-2 Klasse C, IEC61000-3-3 |
|||||
|
EMV-Immunität |
EN61000-4-2,3,4,5,6,8,11, EN61547 |
|||||
|
Strobe-Teststandard |
IEEE 1789 |
|||||
|
ANDERE |
Dimension |
43,2×0,5mm (T×H) |
||||
|
Verpackung |
AUF der Tasche |
|||||
|
Gewicht (G.W.) |
42g±5g |
|||||
Rechnungen:
● LED-Phasenanschnitt-Dimmtreiber, Dimmbereich 2-100 %
● Geeignet für RPC MOSFET-Dimmer und FPC TRAIC-Dimmer
● Aktiver PFC
● Schutzfunktionen: Kurzschluss/Überspannung/Überstrom
● Silikagel-Wärmeleitungstechnologie, natürlicher kalter Wind
● Ultrakleines Volumen
● Geeignet für LED-Hausbeleuchtung und Gewerbebeleuchtung
● Sichere Leerlaufschutzvorrichtung
● Wirtschaftliche und bequeme Installation
● den weltweiten Sicherheitsstandards für Beleuchtungsgeräte entsprechen
● Schutzklasse II
● Drei Jahre Garantie

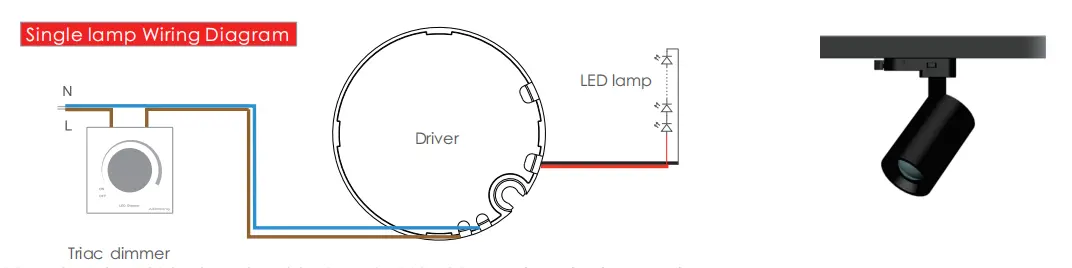

Schaltplan:
Verdrahtung:
Ausgangskabel: 20 AWG rotes und schwarzes PVC-Kabel, Länge 200–230 mm, Abisolierbedarf: 5–7 mm
Das Eingangskabel: 20AW braun-blaues, doppelt isoliertes VDE-Kabel, Länge 150–160 mm, Abisolierbedarf: 5–7 mm
Der Einsatz von Anleitung:
1. Bitte achten Sie auf den Unterschied zwischen Eingang und Ausgang, schließen Sie es richtig an und schalten Sie es dann ein
2. Bitte schließen Sie zuerst die Last des DC-Ausgangs an, öffnen Sie nach der Überprüfung das Netzteil. Wenn im Konstantstrommodus der Strom bei offenem Stromkreis eingeschaltet wird, schalten Sie bitte die Stromversorgung aus und können die LED erst dann anschließen, wenn die vom Ausgang gespeicherte elektrische Energie freigegeben wird. Andernfalls könnte die LED beschädigt werden.
3. Diese Art der Stromversorgung ist nur auf die Verwendung von LED-Lampen und Laternen beschränkt. Der Eingangsspannungsbereich beträgt AC 200–250 V, die Wärmedämmung von Baumwolle und anderen Gegenständen, die die Wärmeableitung des Produkts behindern, was das Produkt unter der angegebenen Ausgangsspannung und dem Strombereich beeinträchtigt Garantie.
Die abnormalen Zustände und die entsprechenden Behandlungsmethoden:
1. Die LED-Lampe leuchtet nicht, nachdem der Dimmertreiber zum ersten Mal angeschlossen wurde. Bitte schalten Sie den Wechselstromeingang aus und prüfen Sie Folgendes:
a) Ob der DC-Ausgang einen schlechten Kontakt hat oder nicht:
b) Ob die Polarität des Gleichstromausgangs umgekehrt ist oder die LED-Platine anti-verschweißt ist;
c) Ob der AC-Eingang einen schlechten Kontakt hat: Testen Sie, nachdem diese Fehler behoben wurden.
2. Das Gerät hat eine gute Verbindung, die LED leuchtet, aber die LED flackert. Bitte schalten Sie den Wechselstromeingang aus und überprüfen Sie dann den Gleichstromausgang.
a) im Straßenverkehr.unter Last.
b) Ob die Parameter und die tatsächlichen Parameter übereinstimmen oder nicht.
3. Bitte kontaktieren Sie uns umgehend, wenn Sie Fragen zur Verwendung haben. Wir werden unser Bestes tun, um die Probleme mit Ihnen zu lösen.
