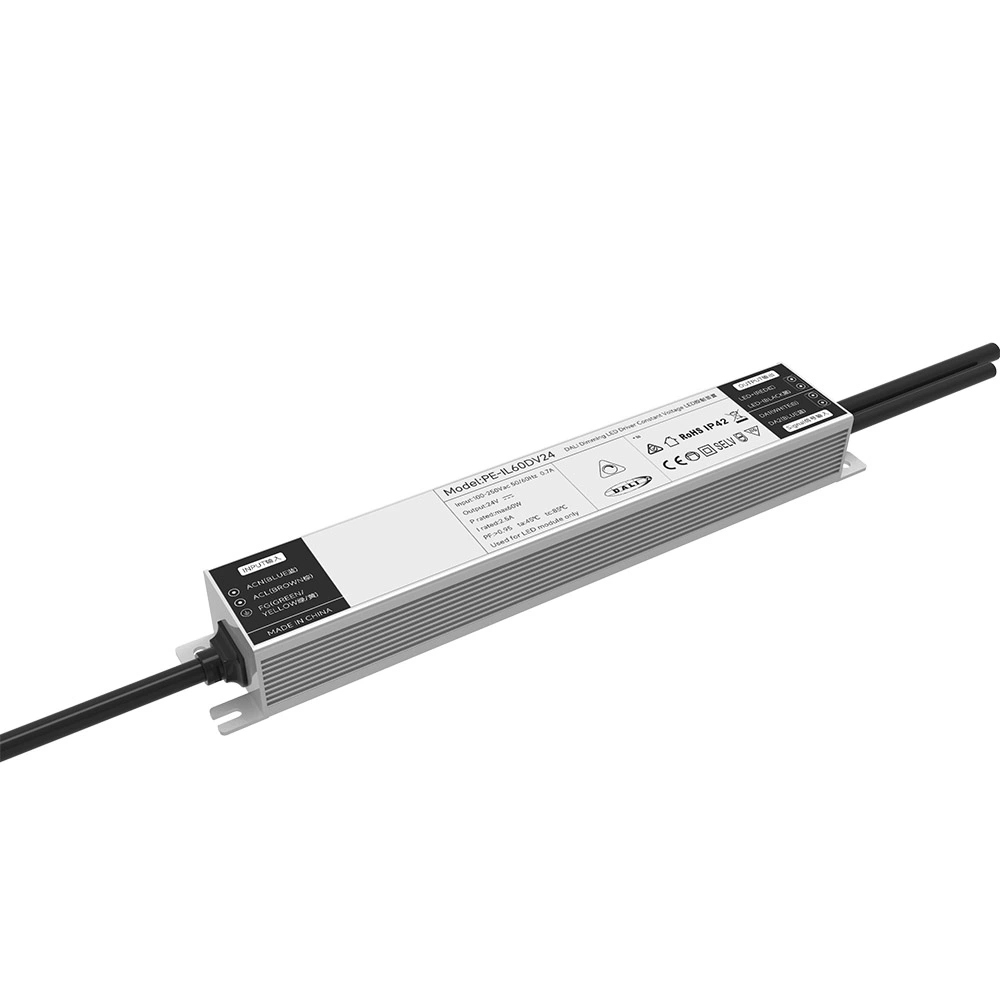

60 W Konstantspannung 0/1–10 V dimmbarer LED-Treiber

Als professioneller Hersteller von LED-Treibern in China möchte Starwell Ihnen einen CE-zertifizierten dimmbaren 60-W-LED-Treiber mit konstanter Spannung von 0/1–10 V anbieten, der für tiefes und sanftes Dimmen ausgelegt ist und sich nahtlos in die meisten intelligenten Dimmsysteme auf dem Markt integrieren lässt. Der Treiber sorgt für eine flimmerfreie Beleuchtung und minimale Geräusche während der Einstellung. Darüber hinaus bietet es einen starken Schutz gegen Spannungsspitzen bis zu 2 kV und ist somit eine langlebige und vielseitige Wahl für professionelle Beleuchtungsanwendungen.

Spezifikation

Eigenschaften:

1. Die Dali-Standardschnittstelle entspricht den Dali 144-Standards

2. Dali2-Zertifizierung, Dali-Mitglied

3. Der digitale Steuerausgang wird übernommen und es gibt kein Stroboskop

4. Internationaler allgemeiner AC-Eingangsbereich von 100–250 V

5. Natürliche Luftkühlung, feuchtigkeitsbeständig, Wärmeleitung, Silikagel-Wärmeableitungsprozess

6. Selbstentwickelte Tiefendimmkurve

7. Mehrere Schutzfunktionen

8. Spezielles Aluminiumschweißverfahren, Design mit extrem kleinem Volumen

9. Entspricht dem ERP-Standard und der Standby-Stromverbrauch beträgt weniger als 0,5 W

Anwendung:

1. LED-Lichtleiste

2. Intelligente Beleuchtung der Villa

3. Es kann an das intelligente Beleuchtungssystem Dali angeschlossen werden

4. Museumsbeleuchtung

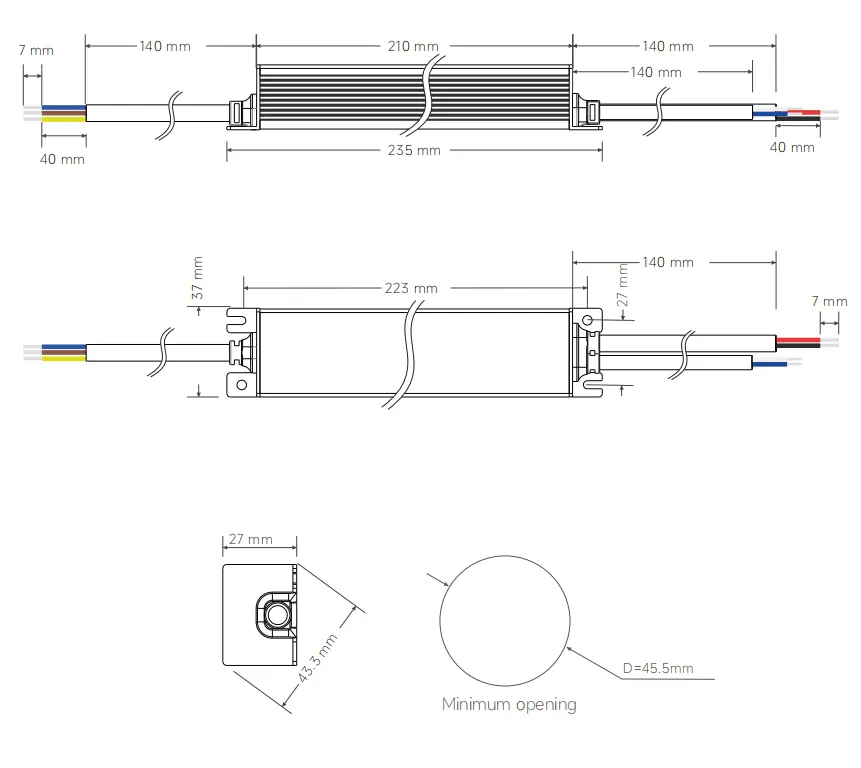

Abmessungen:

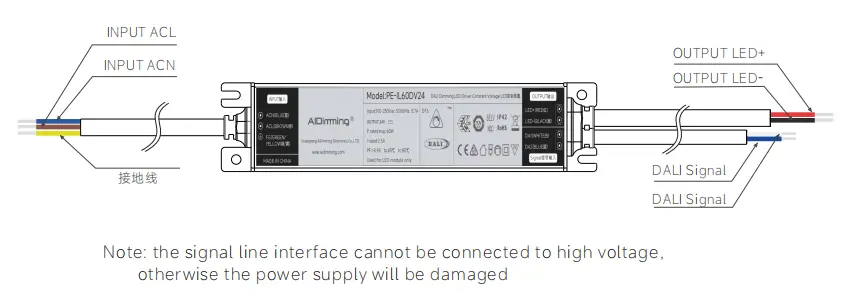

Verdrahtung:

Gebrauchsanweisung:

Sofern nicht anders angegeben, werden alle Spezifikationen und Parameter bei einer Nennlast von 230 VAC Eingang und 25 °C Umgebungstemperatur gemessen.

Verdrahten Sie entsprechend der Produktidentifikation und achten Sie auf die positive und negative Richtung sowie die Eingangs- und Ausgangsrichtung. Notiz:

Hinweis 1: Bitte überprüfen Sie nach dem Einschalten, ob die Eingangs- und Ausgangsanschlüsse korrekt sind.

Hinweis 2: Bitte schließen Sie zuerst die Last an den DC-Ausgangsanschluss an und schließen Sie dann die Stromversorgung an, nachdem Sie sich vergewissert haben, dass kein Fehler vorliegt. Wenn im Konstantspannungsmodus der Strom in einem offenen Stromkreis eingeschaltet wird, trennen Sie bitte zuerst die Stromversorgung und schließen Sie dann die LED an, nachdem die im Ausgangsanschluss gespeicherte elektrische Energie freigegeben wurde.

Hinweis 3: Dieser Leistungstreiber wird für LED-Lampen verwendet. Der Eingangsspannungsbereich dieses Produkts liegt zwischen 100 und 250 V Wechselstrom. Bei Verwendung innerhalb des angegebenen Ausgangsspannungs- und Strombereichs, bei einer Umgebungstemperatur von -20 °C bis +45 °C und wenn die Oberfläche nicht mit wärmeisolierender Baumwolle oder anderen Gegenständen bedeckt werden kann, die die Wärmeableitung des Produkts behindern, gilt für dieses Produkt eine fünfjährige kostenlose Garantie in einer Umgebung, die den Nutzungsbedingungen dieses Produkts entspricht.

1. Wenn die Stromversorgung nach dem ersten elektrischen Anschluss des Geräts nicht aufleuchtet, trennen Sie die AC-Eingangsklemmen und prüfen Sie:

(1) von a. Überprüfen Sie, ob die DC-Ausgangsklemmen einen schlechten Kontakt aufweisen.

(2) Der DC-Ausgangsanschluss ist negativ.

(3) Überprüfen Sie, ob der Wechselstrom-Eingangsanschluss einen schlechten Kontakt hat, und führen Sie die Fehlerbehebung nach dem Stromtest durch.

(4) Das Verbindungssignal zum Lesen der Daten ist so eingestellt, dass es nach dem Booten heruntergefahren wird

2. Wenn das Gerät elektrisch angeschlossen ist, leuchtet die LED, aber die LED-Leuchten blinken. Bitte unterbrechen Sie die AC-Eingangsstromversorgung und überprüfen Sie den DC-Ausgang:

(1) Die Designparameter der Stromversorgung stimmen mit der tatsächlichen Verwendung von LED-Lampen und Laternen überein.

(2) Wenn Sie während der Verwendung des Produkts weitere Fragen oder Probleme haben, wenden Sie sich bitte rechtzeitig an unser Unternehmen, um uns die schlechten Informationen mitzuteilen und uns eine Rückmeldung zu geben. Wir unterstützen Sie tatkräftig bei der Lösung des Problems.

Abnormale Situation und die entsprechende Verarbeitungsmethode:

Der Dali-Slave des Digital Addressable Lighting Interface (DALI) sendet Daten nur auf Anfrage des Masters, also als Antwort auf einen Befehl.

Im selben Dali-Netzwerk gibt es maximal 64 Slave-Einheiten mit jeweils einer separaten Kurzadresse.

Sie können einer Gruppe auch eine abhängige Einheit zuordnen. Es können bis zu 16 Gruppen gleichzeitig existieren und Slave-Einheiten können verschiedenen Gruppen angehören.

Jede Einheit kann bis zu 16 Szenen einrichten. Hauptmerkmale des Dali-Protokolls

1) Asynchrone serielle Kommunikation

2) 1200 Baud, Manchester-Code

3) Zweidraht-Differenzsignal

4) Hoch, wenn die Differenzspannung mehr als 9,5 V beträgt

5) Niedrig, wenn die Differenzspannung weniger als 6,5 V beträgt

6) Kommunikationsverarbeitung durch Host-Einheit

7) Der Dali-Bus kann 64 Slave-Geräte verbinden

8) Jeder Slave kann individuell adressiert werden. Elektrische Eigenschaften des Dali Im Ruhezustand ist der Dali-Bus hoch und wird von der Slave-Einheit gesteuert.

1) Beeinträchtigen Sie den Host nicht, wenn der Ausgang hoch ist

2) Wenn der Ausgang niedrig ist, können die Dali-Busse direkt miteinander kurzgeschlossen werden.

3) Der maximale Strom des Dali-Busses beträgt 250 mA

4) Eine bidirektionale Kommunikation kann nicht gleichzeitig durchgeführt werden.

5) Die maximale Länge der Datenleitung beträgt 300 Meter, ansonsten darf der Spannungsabfall 2V nicht überschreiten
