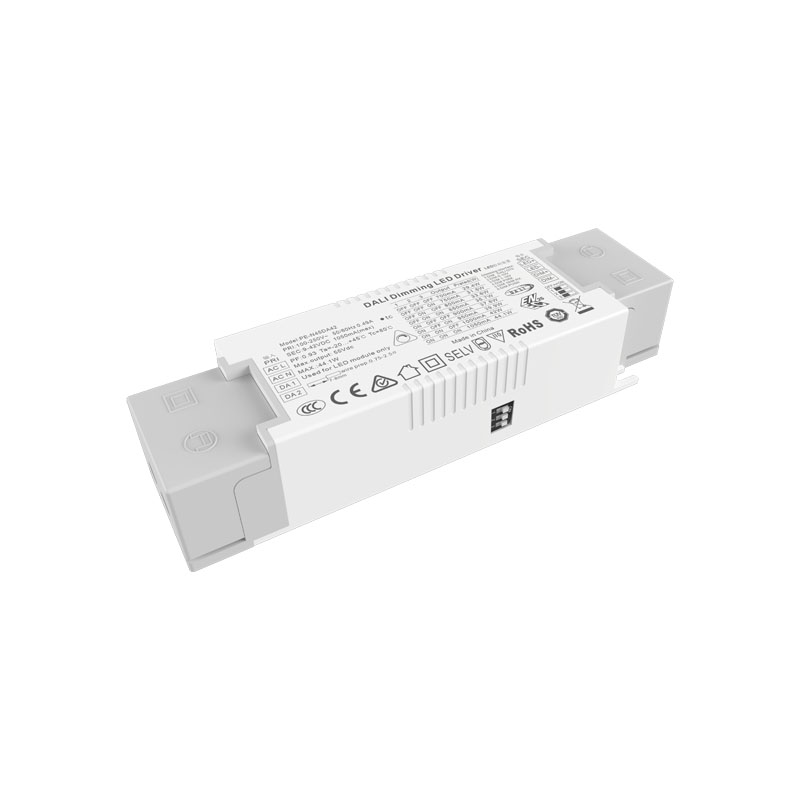

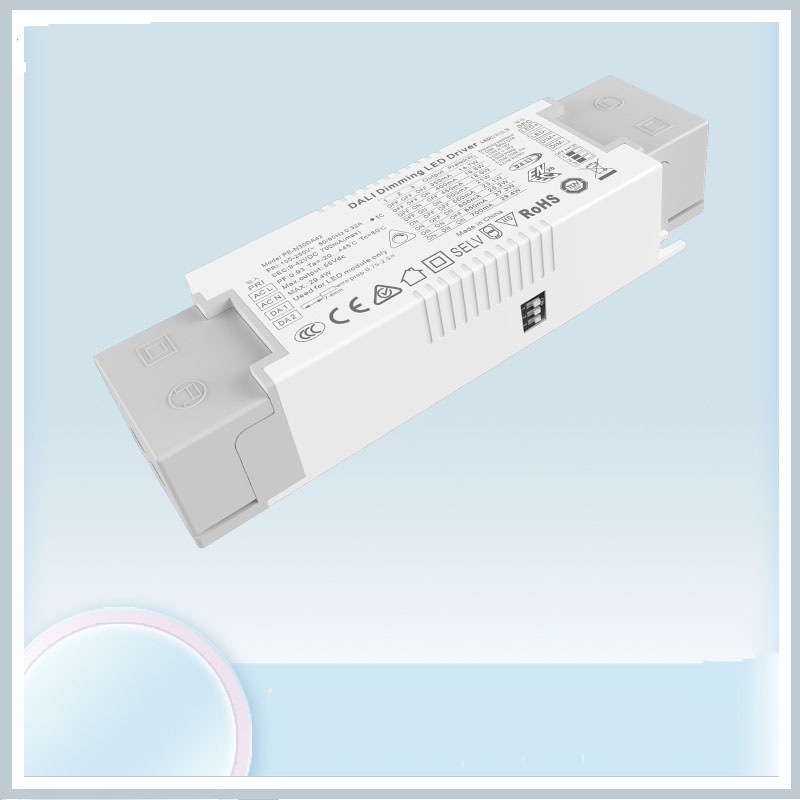

30 W Konstantstrom-DALI-dimmbarer LED-Treiber

STARWELL ist einer der führenden Hersteller von 30-W-Konstantstrom-DALI-dimmbaren LED-Treibern in China mit hoher Qualität und angemessenem Preis. Nehmen Sie gerne Kontakt mit uns auf.
DALI (Digital Addressable Lighting Interface) ist ein internationaler Standard für die Steuerung elektronischer Vorschaltgeräte, Transformatoren, LEDs, Notlichter und Rettungszeichen in einem einfach zu verwaltenden digitalen Lichtsteuerungssystem.

Anfrage absenden

Einer der chinesischen Hersteller von 30-W-Konstantstrom-DALI-dimmbaren LED-Treibern, der hervorragende Qualität zu einem wettbewerbsfähigen Preis bietet, ist STARWELL. Nehmen Sie gerne Kontakt mit uns auf.

Der DALI-Dimm-LED-Treiber ist einer der von meinem Unternehmen entwickelten Konstantstrom-Dimm-LED-Treiber mit hohem Leistungsfaktor, hohem Wirkungsgrad, hoher Präzision, der Verwendung des effizienten, stabilen, verlustarmen Schaltersteuerchips und der Hochleistungskomponenten sorgt für geringe Geräuschentwicklung. Energieeinsparung, Umweltschutz, lange Lebensdauer und andere Eigenschaften.

PE-N30DA verfügt über DALI/Push/0-10V/1-10V/PWM/R DIM mit sechs Dimmmöglichkeiten. Verwenden Sie den DIP-Schalter, um die Dimmfunktion zu ändern, ohne sich gegenseitig zu stören und nicht gleichzeitig vorhanden zu sein.

Dimmschnittstelle:

1. DALI-Dimmung, Standard-DALI-Signalschnittstelle verwenden. Kann mit allen DALI-Steuerungssystemen im Marker kombiniert werden.

2,0–10 V Dimmung, verwenden Sie die standardmäßige 0–10 V/100 K Widerstand/10 V PWM-Dimmung.

Eigenschaften des dimmbaren 30-W-Konstantstrom-DALI-LED-Treibers:

1. Integrierte DALI/Push/0-10V/1-10V/PWM/R DIM Standard-Dimmschnittstelle

2. Mit PUSH-Funktion zur PUSH-Dimmung

3. Digitaler Steuerausgang, flimmerfrei

4. Internationaler allgemeiner AC-Eingangsbereich von 100–250 V

5. Schutzart: Kurzschluss / Überstrom / Überspannung

6. Natürlicher kalter Wind

7. Großes Terminal mit Schraube gesichert

8. Wirtschaftliche und bequeme Installation

9. Entspricht den weltweiten Sicherheitsstandards für Beleuchtungsgeräte

10. Schutzklasse II

11. 5 Jahre Garantie

12. TÜV CE SAA ENEC-Zertifikate

13. Größe: 147,5 * 43 * 30 mm

30-W-Konstantstrom-DALI-dimmbare LED-Treiber-Modellliste:

DALI-Konstantstromdimmung

Serie	Dimmen	Modell	Eingang	Leistung	PF	Ausgangsspannung	Ausgangsstrom
PE-N14DA 12–14,7 W	DALI/Push/0-10V/1-10V/ 100K Widerstand/PWM	PE-N14DA24	AC100-250V	12w	0,88–0,96 PF THD < 10 %	9-24V	200/250/280/300/350/400/450/500mA
PE-N14DA 12–14,7 W	DALI/Push/0-10V/1-10V/ 100K Widerstand/PWM	PE-N14DA42	AC100-250V	14,7 W	0,88–0,96 PF THD < 10 %	9-42V	150/180/200/250/280/300/320/350mA
PE-N20DA 12-20W	DALI/Push/0-10V/1-10V/ 100K Widerstand/PWM	PE-N20DA24	AC100-250V	19,2W	0,88–0,96 PF THD < 10 %	9-24V	450/500/550/600/650/700/750/800mA
PE-N20DA 12-20W	DALI/Push/0-10V/1-10V/ 100K Widerstand/PWM	PE-N20DA42	AC100-250V	21W	0,88–0,96 PF THD < 10 %	9-42V	200/250/280/300/350/400/450/500mA
PE-N30DA 20-30W	DALI/Push/0-10V/1-10V/ 100K Widerstand/PWM	PE-N30DA42	AC100-250V	29,4 W	0,88–0,96 PF THD < 10 %	9-42V	350/400/450/500/ 550/600/650/700mA
PE-N45DA 30-45W	DALI/Push/0-10V/1-10V /100K Widerstand/PWM	PE-N45DA42	AC100-250V	44,1 W	0,88–0,96 PF THD < 10 %	9-42V	700/750/800/850/900/950/1000/1050mA
Für N60DA 30-60W	DALI/Push/0-10V/1-10V/ 100K Widerstand/PWM	PE-N60DA42	AC200-250V	58,8 W	0,88–0,96 PF THD < 10 %	9-42V	700/800/900/ 1000/1100/1200/ 1300/1400mA

30W Konstantstrom-DALI-dimmbarer LED-Treiber Anwendung:

DALI (Digital Addressable Lighting Interface) LED-Treiber werden in verschiedenen Szenarien eingesetzt. Hier sind einige häufige Anwendungen:

1. Beleuchtung von Gewerbegebäuden

2. Bildungseinrichtungen

3. Gesundheitseinrichtungen

4. Hotelgewerbe

5. Einzelhandelsgeschäfte

6. Architekturbeleuchtung

7. Außenbeleuchtung

Spezifikation des dimmbaren 30-W-Konstantstrom-DALI-LED-Treibers:

Modell		PE-N30DA42	PE-N45DA42
AUSGABE	Ausgangsspannung	9–42 VDC	9–42 VDC
	Maximale Ausgangsspannung	42Vdc	42Vdc
	Ausgangsspannung ohne Last	55 VDC	55 VDC
	Ausgangsstrom	550/600/650/700mA	900/950/1000/1050mA
	Ausgangsleistung	4,95 W ~ 29,4 W	8,1 W ~ 44,1 W
	Strobe-Pegel	Kein Flimmern
	Dimmbereich	0~100%，LEDstart at 0.03%possible.
	PWM-Dimmfrequenz	>3600Hz
	Aktuelle Genauigkeit	±3 %
	Welligkeit und Lärm	≤2V (Kein Dimmen)
EINGANG	Dimmschnittstelle	DALI (IEC62386), Push /0-10V/1-10V/PWM/100KR DIM Signalsteuerstrom < 0,1mA
	Eingangsspannungsbereich	100–250 VAC
	Frequenz	50/60Hz
	Eingangsstrom	<0,37A		<0,56A
	Leistungsfaktor	PF>0,95/100 VAC, bei Volllast		PF>0,95/100 VAC, bei Volllast
	THD	230Vac@THD ≤15% (Volllast)
	Effizienz(tys.)	88 % Volllast		88 % Volllast
	Einschaltstrom (typ.)	Kaltstart 3,7 A bei 230 VAC		Kaltstart 5,6 A bei 230 VAC
	Anti-Überspannung	L-N: 2kV
	Leckstrom	<0,25 mA/230 VAC
UMFELD	Arbeitstemperatur	ta: 45°C tc: 80°C
	Arbeitsfeuchtigkeit	20 ~ 95 % relative Luftfeuchtigkeit, nicht kondensierend
	Lagertemperatur, Luftfeuchtigkeit	-40 ~ 80 °C, 10 ~ 95 % relative Luftfeuchtigkeit
	Temp. Koeffizient	±0,03 %/°C (0-50) °C
	Vibration	10~500 Hz, 2G 12 Min./1 Zyklus, Zeitraum für 72 Min. jeweils entlang der X-, Y- und Z-Achse.
SCHUTZ	Überhitzungsschutz	Intelligente Anpassung oder Abschaltung des Ausgangsstroms, wenn die Leiterplattentemperatur ≥ 110 °C beträgt, automatische Wiederherstellung.
	Überlastschutz	Schalten Sie den Ausgang ab, wenn die Nennleistung ≥ 102 % ist, und erholt sich automatisch.
	Kurzschlussschutz	Automatische Abschaltung bei Kurzschluss, automatische Wiederherstellung.
	Nichtlastschutz	Ausgang Konstantspannung.
SICHERHEIT & EMV	Spannungsbeständig	I/P-O/P: 3750 VAC
	Isolationswiderstand	I/P-O/P: 100 MΩ/500 VDC/25 °C/70 % relative Luftfeuchtigkeit
	Sicherheitsstandards	IEC/EN61347-1, IEC/EN61347-2-13
	EMV-Emissionen	EN55015, EN61000-3-2 Klasse C, IEC61000-3-3
	EMV-Immunität	EN61000-4-2,3,4,5,6,8,11, EN61547
	Strobe-Teststandard	IEEE 1789
ANDERE	Dimension	147,5(117)×43×30mm(L×B×H)
	Verpackung	PE-Beutel
	Gewicht (G.W.)	187g/245g±10g

Abmessungen:

Etikett:

LED-Stromauswahl:

DIP-Schalter für die Schnellauswahl von 8 optionalen Strömen (siehe Tabelle unten).

Nach der Stromeinstellung per DIP-Schalter schalten Sie das Gerät aus und wieder ein, damit der neue Strom wirksam wird.

Z.B. LED 3,2 V/Stück: 9–24 V können 3–7 Stück LEDs in Reihe betreiben, 9–42 V können 3–12 Stück LEDs versorgen, die maximale Anzahl an LEDs in Reihe hängt von der tatsächlichen Spannung der LED ab.

Verdrahtungsplan für DALI-Dimmen:

Schaltplan für 0-10-V-Dimmer:

Schaltplan PUSH-Dim:

Ein-/Aus-Steuerung: Kurz drücken.

Stufenloses Dimmen: Langes Drücken. Bei jedem weiteren langen Tastendruck ändert sich die Lichtstärke in die entgegengesetzte Richtung.

Dimmspeicher: Beim Aus- und Wiedereinschalten bleibt die Helligkeit die gleiche wie zuvor eingestellt.

Die abnormalen Zustände und die entsprechenden Behandlungsmethoden:

Digital adressierbare Beleuchtungsschnittstelle (DALI)

Die DALI-Slave-Einheit sendet nur Datenanfragen an die Master-Einheit, d. h., sie übernimmt den Befehlsantwortmodus

Es gibt höchstens 64 Slave-Einheiten im selben DALI-Netzwerk, jede Einheit hat eine separate Adresse (Kurzadresse). Eine Slave-Einheit kann auch einer bestimmten Gruppe zugewiesen werden, und eine Slave-Einheit kann zu einer anderen Gruppe gehören, Salve-Einheiten können existieren Bis zu 16 Gruppen gleichzeitig, jede Einheit kann 16 Szenarien einstellen.

Die Hauptmerkmale des DALI-Protokolls

1)Asynchrone serielle Kommunikation.

2) 1200 Baudrate, unter Verwendung des Manchester-Kodierungsformats.

3) Zwei Lügen Differenzsignal.

4) Der hohe Pegel, wenn die Differenzspannung größer als 9,5 V ist.

5) Der niedrige Pegel, wenn die Differenzspannung weniger als 6,5 V beträgt.

6) Die Master-Einheit steuert den Kommunikationsprozess.

7) Ein DALI-Bus kann mit 64 Slave-Einheiten verbunden werden.

8)Jede Slave-Einheit kann individuell adressiert werden.

Elektrische DALI-Spezifikation

Im Ruhezustand steuert die Maschineneinheit den Bus:

1)Hohe Ausgangsleistung im Normalbetrieb, keine Beeinträchtigung des Haltesignals.

2)Geben Sie zur normalen Zeit wenig Strom aus, direkt an den DALI-Bus, der untereinander kurzgeschlossen ist.

3) DALI-Bus-Maximalstrom von 250 mA

4)Keine gleichzeitige wechselseitige Kommunikation.

5) Übertragungskabel bis zu 300 Meter, oder der Druckabfall beträgt nicht mehr als 2 V
