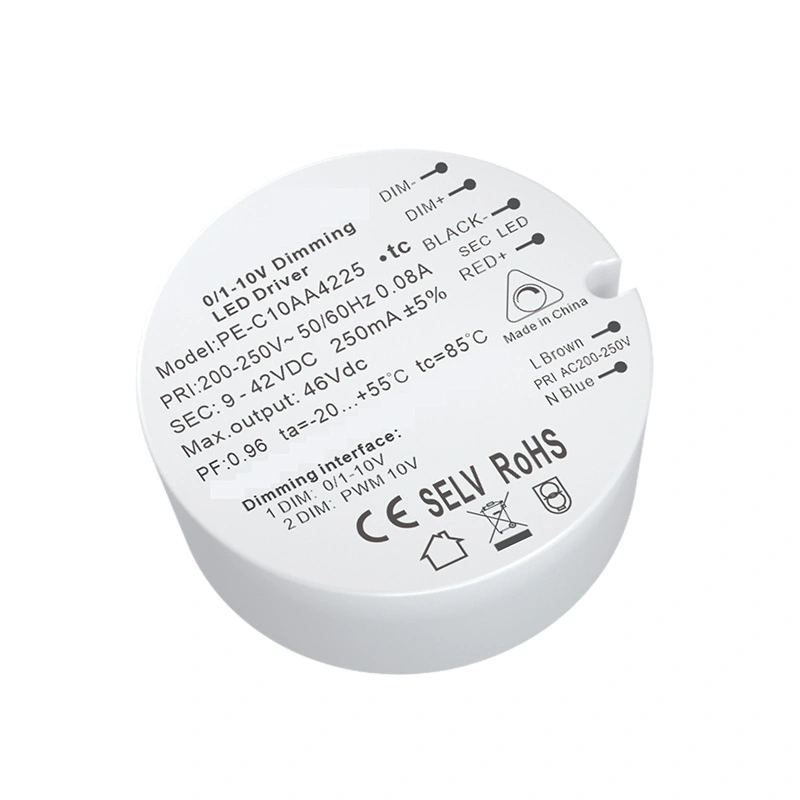

10 W Konstantstrom 0–10 V dimmbarer LED-Treiber
  • 10 W Konstantstrom 0–10 V dimmbarer LED-Treiber10 W Konstantstrom 0–10 V dimmbarer LED-Treiber

10 W Konstantstrom 0–10 V dimmbarer LED-Treiber

Als führende chinesische Lieferanten bieten wir dimmbare Starwell 10-W-Konstantstrom-LED-Treiber mit 0–10 V in großen Mengen an, die hochwertige Leistung mit edler Konstruktion vereinen. Der PE-C10 verfügt über eine Signalsteuerung und ein 0/1-10-V-Signal zur Steuerung der Helligkeit. Bei den verwendeten Rohstoffen handelt es sich um erstklassige Marken. Der importierte Chip verfügt über kein Stroboskop-Dimmdesign, was zu einer Vielzahl von Produkten auf dem Markt passt. Intelligentes Dimmsystem. Der PWM-Dimmausgang steuert die Helligkeit der LED, regelt die Helligkeit präzise und die Abweichung der Dimmfarbtemperatur ist gering.
Der Wärmeleitungsprozess mit Kieselgel wird intern angewendet, um die elektronische Wärmebilanz der Komponenten stabiler zu machen.

Anfrage absenden

Suchen Sie nach zuverlässigen Lieferanten von dimmbaren 10-W-Konstantstrom-LED-Treibern mit 0–10 V? Starwell bietet in seiner Fabrik in China große Mengen an, wobei der Schwerpunkt auf edlem Design und gleichbleibender Qualität liegt.

Unser dimmbarer 10-W-Konstantstrom-LED-Treiber mit 0–10 V nutzt intern eine wärmeleitende Silikontechnologie, die ein stabileres thermisches Gleichgewicht der elektronischen Komponenten ermöglicht.


Spezifikation

Modell

PE-C10AA42

PE-C10RA

AUSGABE

Ausgangsspannung

25–42 VDC

25–42 VDC

Maximale Ausgangsspannung

42Vdc

42Vdc

Ausgangsspannung ohne Last

46 VDC

46 VDC

Ausgangsstrom

250mA (150-250mA)

250mA (150-250mA)

Ausgangsleistung

2,25 W ~ 10,5 W

2,25 W ~ 10,5 W

Strobe-Pegel

Flimmerfrei

Dimmbereich

0 ~ 100 %, LED-Dimmung von 0,03 %

PWM-Dimmfrequenz

>3600Hz

Aktuelle Genauigkeit

±5 %

Power-Down-Modus

Aktives Signal, kein Signalzugriff, Ausgabe des maximal eingestellten Stroms

EINGANG

Dimmschnittstelle

0-10 V 1-10 V 10 Vpwm Signalschnittstellenstrom < 0,1 mA (100-k-Potentiometer für PE-C10RA)

Eingangsspannungsbereich

200–250 VAC

Frequenz

50/60Hz

Eingangsstrom

<0,06 A 230 V Wechselstrom

Leistungsfaktor

Leistungsfaktor > 0,96/230 V

THD

230Vac@THD  <4 % (bei  Volllast)

Effizienz (typ.)

78 %

Einschaltstrom (typ.)

Kaltstart20A@230Vac

Anti-Überspannung

L-N: 1,5 kV

Leckstrom

<0,25 mA/230 VAC

UMFELD

Arbeitstemperatur

ta: 55 °C tc: 80 °C

Arbeitsfeuchtigkeit

20 ~ 95 % relative Luftfeuchtigkeit, nicht kondensierend

Lagertemperatur, Luftfeuchtigkeit

-40 ~ 80 °C, 10 ~ 95 % relative Luftfeuchtigkeit

Temp. Koeffizient

±0,03 %/°C(0-50)°C

Vibration

10~500 Hz, 2G 12 Min./1 Zyklus, Zeitraum für 72 Min. jeweils entlang der X-, Y- und Z-Achse.

SCHUTZ

Überhitzungsschutz

Intelligente Anpassung oder Abschaltung des Ausgangsstroms, wenn die Leiterplattentemperatur ≥ 110 °C beträgt, automatische Wiederherstellung.

Überlastschutz

Schalten Sie den Ausgang ab, wenn die Nennleistung ≥ 102 % ist, und erholt sich automatisch.

Kurzschlussschutz

Automatische Abschaltung bei Kurzschluss, automatische Wiederherstellung.

Nichtlastschutz

Ausgang Konstantspannung.

SICHERHEIT & EMV

Spannungsbeständig

I/P-O/P: 3750 VAC

Isolationswiderstand

I/P-O/P: 100 MΩ/500 VDC/25 °C/70 % relative Luftfeuchtigkeit

Sicherheitsstandards

IEC/EN61347-1, IEC/EN61347-2-13

EMV-Emissionen

EN61000-3-2 Klasse C, IEC61000-3-3

EMV-Immunität

EN61000-4-2,3,4,5,6,8,11,  EN61547

Strobe-Teststandard

IEEE 1789

ANDERE

Dimension

D43,2×20,5mm (L×B×H)

Verpackung

PE-Beutel

Gewicht (G.W.)

42g±5g

Bemerkungen

1. Unterschied zwischen pe-c10aa und pe-c10ra: pe-c10aa ist eine 0-10V/1-10V/PWM-Dimmung, und pe-c10ra ist eine spezielle Dimmung für 100k-Variablenwiderstand 2. Die gemessenen Parameter werden in einer Eingangsumgebung mit 230 V Wechselstrom und einer Temperatur von 25 Grad durchgeführt 3. Konstantstrom-Stromversorgung, im nicht dimmbaren Zustand ist der Ausgangsstrom der maximal eingestellte Wert 4. Die an die Lampe angeschlossene Spannung muss innerhalb des markierten Spannungsbereichs des Netzteils liegen 5. Dieses Produkt nutzt den Wärmeableitungsprozess mit Wärmeleitungs-Kieselgel, um die Innentemperatur auszugleichen und die Sicherheit und Zuverlässigkeit des Produkts zu gewährleisten 6. Testentfernung der Signalleitung: 1,5 m² abgeschirmte Leitung, 200 m mit 40 Netzteilen. Durch den Distanzfaktor wird die Distanz verlängert und die Anzahl der Bedienelemente reduziert. Die Länge der Signalleitung beträgt  Die Vergrößerung führt zu einem Signal Dämpfung, sodass die Anzahl der steuerbaren Lampen mit zunehmender Steuerentfernung abnimmt



Eigenschaften:

1,0–10 V/1–10 V Konstantstrom-dimmbarer LED-Treiber

2. Eingangsspannung: 200 V–250 V bei 50/60 Hz

3. Ausgangsspannung: 25–42 VDC

Der digitale Steuerausgang wird ohne Stroboskop übernommen

3. Natürliche Luftkühlung, Feuchtigkeitsbeständigkeit, Wärmeleitung und Silikagel-Wärmeableitungsprozess4. Design mit extrem kleinem Volumen

5. Mehrfachschutzfunktion

6. Wärmeleitendes Kieselgel weist eine hohe Wärmeableitung und Temperaturbeständigkeit auf

7. Kein Flimmern



Anwendung:

1. LED-Lichtquelle

2. Intelligente Beleuchtung der Villa

3. Auf das drahtlose intelligente Beleuchtungssystem kann zugegriffen werden

4. Museumsbeleuchtung

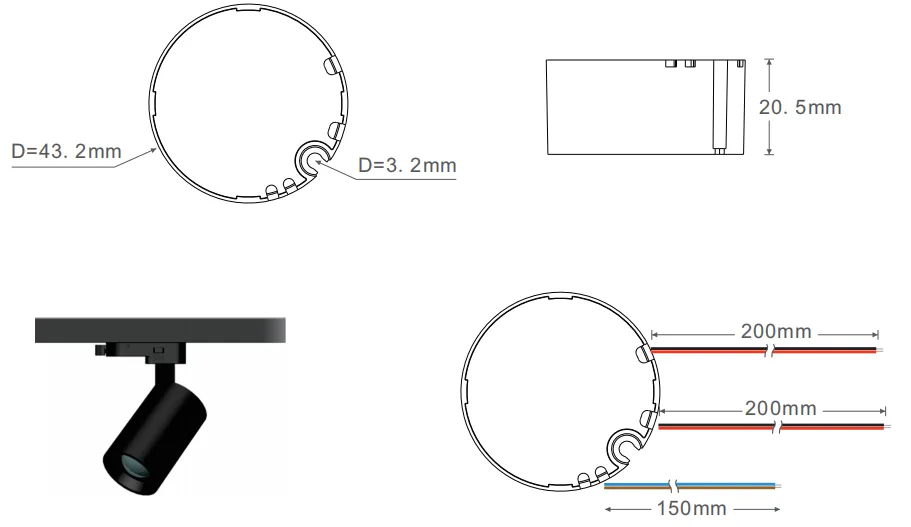

Abmessungen:

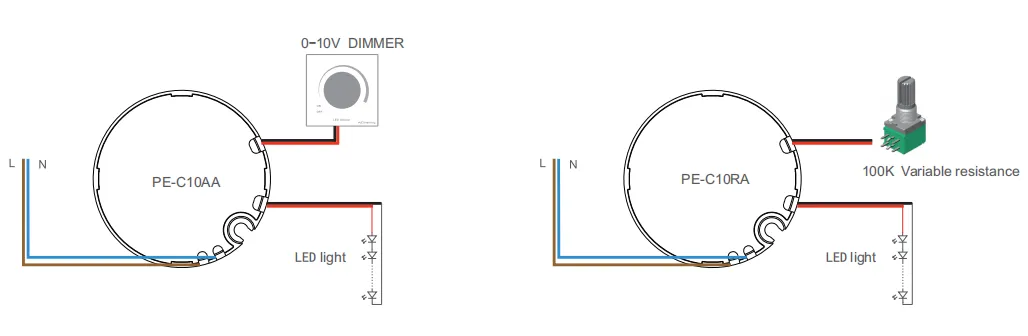

Verdrahtung:

Gebrauchsanweisung:

Der Eingangsanschluss des Produkts ist mit der stromführenden Wechselstromleitung L und der Nullleitung n verbunden, und der Ausgangsanschluss ist entsprechend der Produktidentifikation verdrahtet. Achten Sie auf die positiven und negativen Pole.

1. Achten Sie bei der Verwendung dieses Netzteils darauf, zwischen Eingangs- und Ausgangsende zu unterscheiden. Bitte verdrahten Sie das Gerät korrekt und schalten Sie es erst nach Überprüfung ein.

2. Bitte schließen Sie zuerst die Last am Gleichstromausgang an, bestätigen Sie, dass sie korrekt ist, und schließen Sie dann die Stromversorgung an.

3. Der Eingangsspannungsbereich des Produkts beträgt 20–250 V Wechselstrom, der innerhalb des angegebenen Lastbereichs verwendet wird, und die Umgebungstemperatur beträgt -20 bis +55 °C. In einer Umgebung, die den Betriebsbedingungen des Produkts entspricht,

Für das Produkt gilt eine kostenlose 3-Jahres-Garantie. Lösungen für häufige Probleme während der Nutzung:

1. Das Produkt funktioniert nicht, wenn es eingeschaltet ist: 1. Überprüfen Sie, ob die Druckleitung richtig angeschlossen ist.

2. Ob die Signalsteuerleitung korrekt ist,

3. Ob Ein- und Ausgang falsch angeschlossen sind

4. Prüfen Sie, ob die Signalleitung kurzgeschlossen ist (ob die Signalleuchte eingeschaltet werden kann, wenn sie getrennt ist).

2. Da die Stromversorgung über die Anzahl der Niederspannungsleitungen gesteuert wird, sollten möglichst abgeschirmte Signalleitungen verwendet werden

möglich im tatsächlichen Einsatz, um die Kontrollmenge und -entfernung sicherzustellen.



Unterschied zwischen 0-10V und 1-10V:

Der Eingangsanschluss des Produkts ist mit der stromführenden Wechselstromleitung L und der Nullleitung n verbunden, und der Ausgangsanschluss ist entsprechend der Produktidentifikation verdrahtet. Achten Sie auf die positiven und negativen Pole.

1. Achten Sie bei der Verwendung dieses Netzteils darauf, zwischen Eingangs- und Ausgangsende zu unterscheiden. Bitte verkabeln

richtig und schalten Sie erst nach Überprüfung ein.

2. Bitte schließen Sie zuerst die Last am Gleichstromausgang an, bestätigen Sie, dass sie korrekt ist, und schließen Sie dann die Stromversorgung an.

3. Der Eingangsspannungsbereich des Produkts beträgt 20–250 V Wechselstrom, der innerhalb des angegebenen Lastbereichs verwendet wird und die Umgebungstemperatur beträgt – 20 bis + 55 °C.

In der Umgebung, die die Servicebedingungen des Produkts erfüllt, genießt das Produkt eine kostenlose 3-Jahres-Garantie.

Lösungen für häufige Probleme während der Nutzung:

1. Das Produkt funktioniert nicht, wenn es eingeschaltet ist: 1. Überprüfen Sie, ob die Druckleitung richtig angeschlossen ist.

2. Ob die Signalsteuerleitung korrekt ist,

3. Ob Ein- und Ausgang falsch angeschlossen sind

4. Prüfen Sie, ob die Signalleitung kurzgeschlossen ist (ob die Signalleuchte eingeschaltet werden kann, wenn sie getrennt ist).

2. Da die Stromversorgung über die Anzahl der Niederspannungsleitungen gesteuert wird, müssen ebenfalls abgeschirmte Signalleitungen verwendet werden

Wie möglich in der tatsächlichen Verwendung, um die Kontrollmenge und den Abstand sicherzustellen.
