Als professioneller Hersteller möchte Starwell Ihnen hochwertige dimmbare 10-W-Konstantstrom-LED-Treiber mit 0/1-10 V CCT anbieten. Um eine visuelle Wahrnehmung der Helligkeit zu erreichen, werden als Rohstoffe erstklassige Marken und importierte Chips mit ultratiefem Dimmdesign verwendet, die zu einer Vielzahl intelligenter Dimmsysteme auf dem Markt passen. Präzise Steuerung der Farbtemperatur, ultrakleines Design (wenn es sich bei dem System um einen gemischten Farbtemperaturmodus mit zwei Kanälen zur gleichzeitigen Helligkeitsanpassung handelt, muss das Programm angepasst werden).

Spezifikation

Modell		PE-FN10ACA42	PE-FN20ACA42
AUSGABE	Ausgangsspannung	9–42 VDC 9–41 VDC 9–37 VDC 9–33 VDC 9–28 VDC	9–42 VDC
	Maximale Ausgangsspannung	42Vdc	42Vdc
	Ausgangsspannung ohne Last	45 VDC	45 VDC
	Ausgangsstrom	120/180/200/240/270/300/350mA	200/250/280/300/350/400/450/500mA
	Ausgangsleistung	1,5 W ~ 9,8 W	2W ~ 21W
	Strobe-Pegel	Kein Flimmern
	Dimmbereich	0~100 %, LED-Start bei 0,03 % möglich.
	PWM-Dimmfrequenz	>3600Hz
	Aktuelle Genauigkeit	±5 %
	Power-Down-Modus	Kein Signal, maximale Helligkeitsausgabe
EINGANG	Dimmschnittstelle	0-10V 1-10V Signalschnittstellenstrom <2ma
	Eingangsspannungsbereich	200–250 VAC
	Frequenz	50/60Hz
	Eingangsstrom	<0,045 A Wechselstrom 230 V	<0,055 A Wechselstrom 230 V
	Leistungsfaktor	PF>0,94/230 V AC (bei Volllast)	PF>0,95/230 V AC (bei Volllast)
	THD	230Vac@THD <14% (bei Volllast)
	Effizienz (typ.)	81 %	86 %
	Einschaltstrom (typ.)	Kaltstart25A@230Vac
	Anti-Überspannung	L-N: 1,8 kV
	Leckstrom	<0,25 mA/230 VAC
UMFELD	Arbeitstemperatur	ta: 45 °C tc: 80 °C
	Arbeitsfeuchtigkeit	20 ~ 95 % relative Luftfeuchtigkeit, nicht kondensierend
	Lagertemperatur, Luftfeuchtigkeit	-40 ~ 80 °C, 10 ~ 95 % relative Luftfeuchtigkeit
	Temperaturkoeffizient	±0,03 %/°C(0-50)°C
	Vibration	10~500 Hz, 2G 12 Min./1 Zyklus, Zeitraum für 72 Min. jeweils entlang der X-, Y- und Z-Achse.
SCHUTZ	Überhitzungsschutz	Intelligente Anpassung oder Abschaltung des Ausgangsstroms, wenn die Leiterplattentemperatur ≥ 110 °C beträgt, automatische Wiederherstellung.
	Überlastschutz	Schalten Sie den Ausgang ab, wenn die Nennleistung ≥ 102 % ist, und erholt sich automatisch.
	Kurzschlussschutz	Automatische Abschaltung bei Kurzschluss, automatische Wiederherstellung.
	Nichtlastschutz	Ausgang Konstantspannung.
SICHERHEIT & EMV	Spannungsbeständig	I/P-O/P: 3750 VAC
	Isolationswiderstand	I/P-O/P: 100 MΩ/500 VDC/25 °C/70 % relative Luftfeuchtigkeit
	Sicherheitsstandards	IEC/EN61347-1, IEC/EN61347-2-13
	EMV-Emissionen	/
	EMV-Immunität	/
	Strobe-Teststandard	IEEE 1789
ANDERE	Dimension	130×37×22,6mm (L×B×H)
	Verpackung	PE-Beutel
	Gewicht (G.W.)	85g±10g

Eigenschaften:

1. Integrieren Sie mehrere Dimm- und Farbanpassungsschnittstellen, 2,0/1-10 V Helligkeitsanpassung, Farbanpassungstemperatur

3. Digitaler Steuerausgang ohne Stroboskop

4. AC-Eingangsbereich 200–250 V

5. Natürliche Luftkühlung, feuchtigkeitsbeständiger, wärmeleitender Silikon-Wärmeableitungsprozess

6. Tiefes Dimmdesign

7. Mehrere Schutzfunktionen

8. Crimp-Design, bequem und schnell

Anwendung:

1. LED-Lichtquelle mit zwei Farben

2. Intelligente Beleuchtung der Villa

3. Auf das drahtlose intelligente Beleuchtungssystem kann zugegriffen werden

4. Museumsbeleuchtung

5. Hochwertige kommerzielle Beleuchtung

Abmessungen:

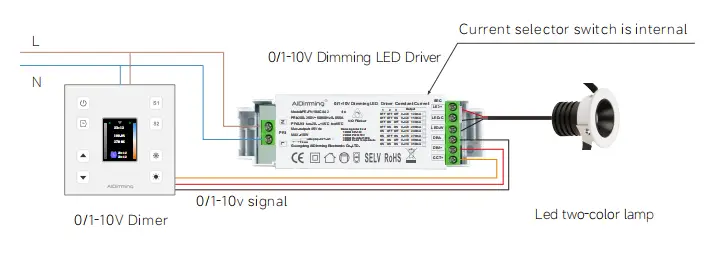

Verdrahtung:

1. Verdrahtung der Eingangsklemmen: geeignet für Drahtquerschnitt 22awg-14awg (0,5 mm2 – 1,5 mm2), zum Abisolieren sind 9–10 mm Zinn erforderlich

2. Ausgangsklemmenverdrahtung: geeignet für Drahtquerschnitt 22awg-12awg (0,5 mm2 – 1,5 mm2), zum Abisolieren sind 6–7 mm Zinn erforderlich

3. Verdrahtung des Ausgangsanschlusses: Der Pluspol der Ausgangs-LED ist der gemeinsame Anschluss, und die dreiadrige LED kann verwendet werden

an einen der Pluspole angeschlossen werden.

Gebrauchsanweisung:

Sofern nicht anders angegeben, werden alle Spezifikationen und Parameter bei 230 VAC Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen

Temperatur

Dieses Produkt verfügt über eine Pressleitungskappe am Eingang, mit selbstsichernder Klemmung, die mit einem Schraubendreher geöffnet werden kann

Der Eingangsanschluss ist mit der Wechselstromleitung L und der Nullleitung N verbunden. Der Ausgangsanschluss ist entsprechend angeschlossen

Achten Sie auf dem Produktetikett auf den Plus- und Minuspol.

**1: Bitte achten Sie auf die Unterscheidung zwischen Eingang und Ausgang, schließen Sie das Gerät richtig an und schalten Sie es dann ein

**2: Bitte schließen Sie zuerst die Last des DC-Ausgangs an und öffnen Sie nach der Überprüfung den Treiber. im Konstantstrommodus, wenn Strom vorhanden ist

Bei offenem Stromkreis schalten Sie bitte den Treiber aus und können die LED erst anschließen, wenn die elektrische Energie vom Ausgang gespeichert ist

lösen, da sonst die LED beschädigt werden kann;

**3.Dieser Treibertyp ist nur auf die Verwendung von LED-Lampen beschränkt, der Eingangsspannungsbereich beträgt AC200-250V, die Wärmeisolierung

Baumwolle und andere Gegenstände, die die Wärmeableitung des Produkts behindern, entsprechen dem Produkt gemäß den angegebenen Spezifikationen

Ausgangsspannung, Strombereich, die Umgebungstemperatur beträgt -20–45 Grad und die Oberfläche kann nicht abgedeckt werden

Abhängig von den Umgebungsbedingungen gewährt dieses Produkt 5 Jahre kostenlose Garantie.

1. Die LED-Lampe leuchtet nicht, nachdem der Dimmtreiber zum ersten Mal angeschlossen wurde. Bitte schalten Sie den AC-Eingang aus und überprüfen Sie dies

wie folgt:

1)ob DC-Ausgang einen schlechten Kontakt hat oder nicht;

2) ob die Polarität des DC-Ausgangs umgekehrt ist oder ob die LED-Platine verschweißt ist;

3) Prüfen Sie, ob der Wechselstromeingang einen schlechten Kontakt hat, nachdem Sie diese Fehler beseitigt haben.

2. Das Gerät hat eine gute Verbindung, die LED leuchtet, aber die LED flackert. Bitte schalten Sie den AC-Eingang aus und überprüfen Sie Folgendes:

1).ob die Parameter und tatsächlichen Parameter übereinstimmen oder nicht.

2).Bitte kontaktieren Sie uns rechtzeitig, wenn Sie Fragen zur Verwendung haben. Wir werden unser Bestes geben, um die Probleme mit Ihnen zu lösen.

Unterschied zwischen 0-10V und 1-10V:

1. Wenn der 0/10-V-Dimmer auf maximal 10 V eingestellt ist, erreicht der Ausgangsstrom 100 % der Ausgangsleistung und die Helligkeit erreicht 100 %. Wenn der 0-10-V-Dimmer auf 0 V eingestellt ist, beträgt der Strom

Minimum, und das Licht wird ausgeschaltet; Wenn die 1-10-V-Dimmung auf 1 V eingestellt ist, ist der Strom minimal und das Licht ist aus.

2. Unterschied zwischen 0–10 V und 1–10 V Dimmung: unterschiedliche Start- und Schließspannung, 0–10 V ist bei 0,7 V eingeschaltet,

(die minimale Helligkeit) 1-10 V ist bei 1,2 V (die minimale Helligkeit) eingeschaltet.

3. Digitaler Dimmtreiber 0–10 V und 1–10 V Dimmen, automatische Erkennung, zwei Dimmmodi.

4. Derselbe Signalkreis steuert gleichzeitig Licht und Dunkelheit.

5. Dimmer (Dimmsystem) ist in 0-10-V- und 1-10-V-Dimmsignale unterteilt.

6. Die Dimmkompatibilität hängt vom Steuerabstand der Signalleitung und der Anzahl der Steuerstromversorgungen ab.

Wenn die Zahl zu groß ist oder die Signalleitung zu lang ist, treten Probleme auf, z. B. dass die Einstellung nicht niedriger oder nicht mehr eingestellt werden kann.
